Videoton R 4502

Gyártó

Villamossági Televízió és Rádiókészülékek Gyára

Származás

Magyarország

Év

1966

Jellemzők

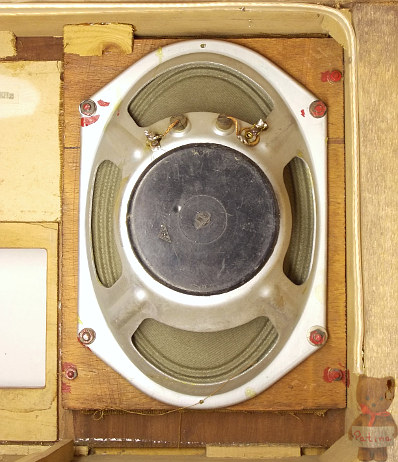

4+1 csöves asztali rádió HH, KH, RH és URH (88-108 MHz) vételére alkalmas. Szelén hálózati egyenirányítóval, hangszínszabályzóval ellátva. Hátoldalon magnó, lemezjátszó és póthangszóró csatlakozó van. 12x18 cm-es ovál hangszóróval szerelve.
Érzékenység: KH: <40 μV; HH és RH: <60 μV; URH: <8 μV. Szelektivitás: AM: 34 dB ±9 kHz elhangolásánál; URH: 34 dB ±300 kHz elhangolásnál. KF érzékenység: a keverőcső rácsáról 30 μV. Tükörszelektivitás: HH: 46 dB; KH: 40 dB; RH: 6 dB. Hangfrekvenciás átvitel: 100-10.000 Hz. Kimenő teljesítmény: 1,5 W. Teljesítményfelvétel: 42 W.

Méret

572x230x176 mm; 7 kg.

Egyéb

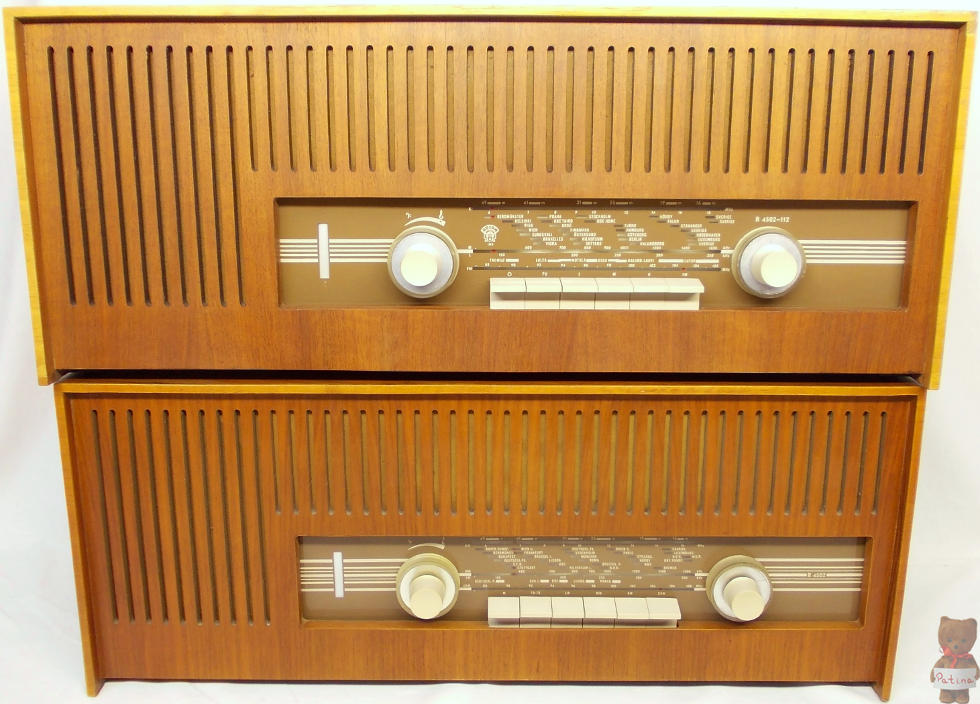

Exportmodell, aminek az R 4400 típus az alapja. A két készülékből az első Nyugat-Németországba készült a Quelle forgalmazásában. A második a skandináv régiót célozta meg. A gyár 1969-ig nem rendelkezett önálló exportjoggal. Az Orion márkanév régről ismert volt külföldön és értékesíthették termékeiket is. Ezért található Orion logó a második készüléken. A skálán olvasható állomásnevek ezeknek az országoknak  megfelelően változtak az alapmodellhez képest. Valószínű, hogy akkora mennyiség maradhatott vissza az exportból, hogy végül bekerült az 1967-es katalógusba. A Videoton története 1938-1970 c. könyv nem tesz említést a típusból gyártott darabszámot illetően.

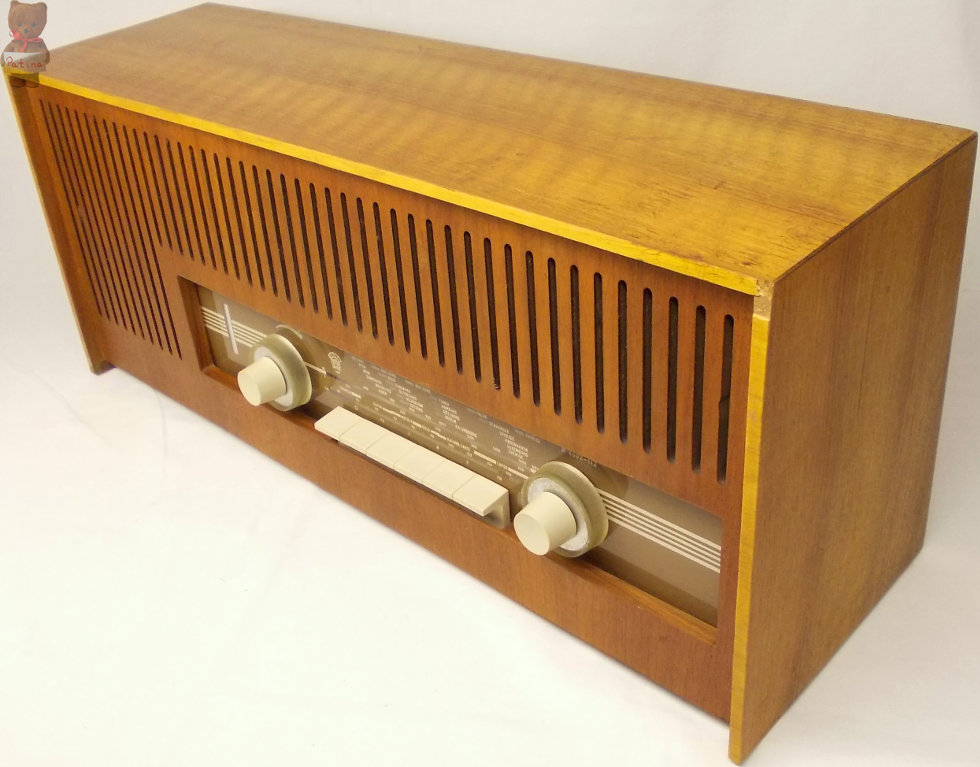

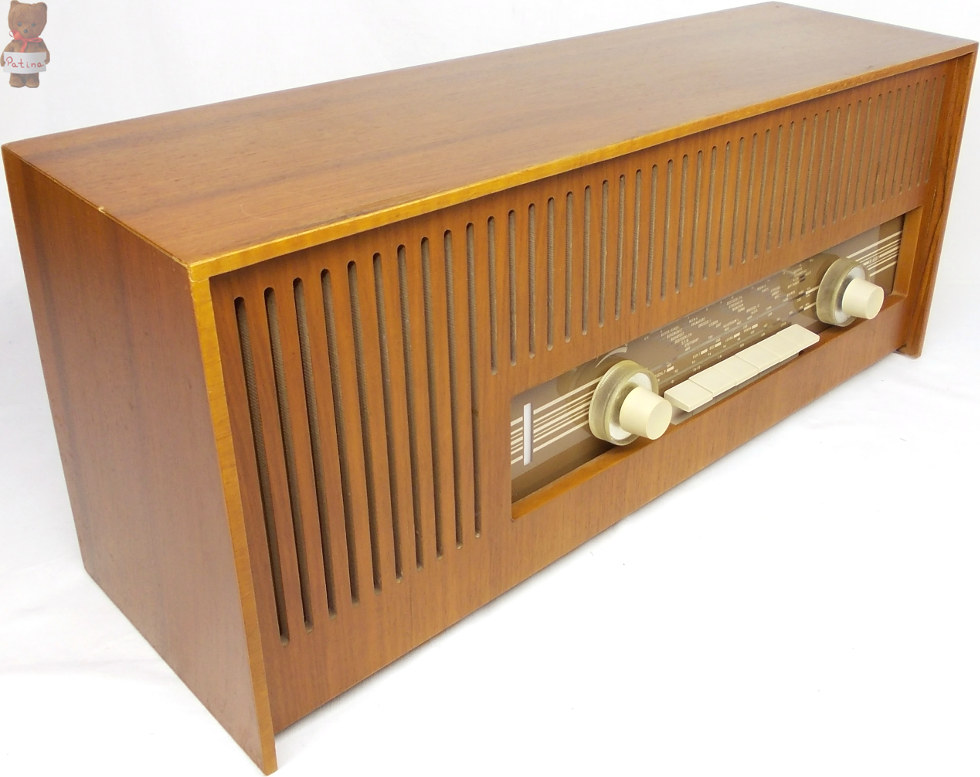

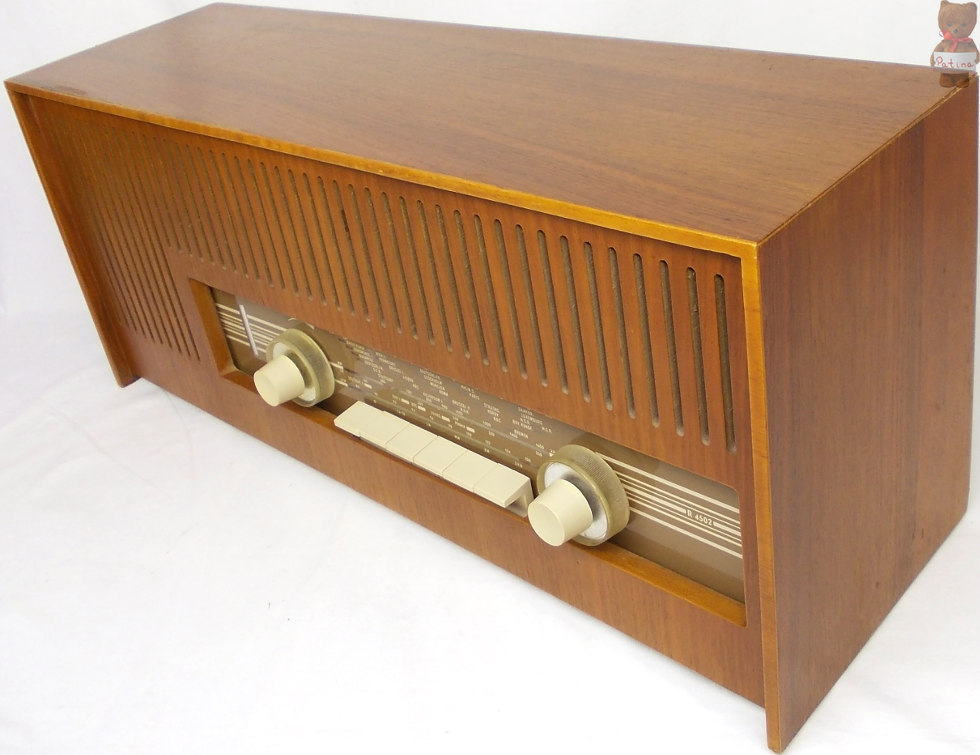

Német verzió, R 4502-111:

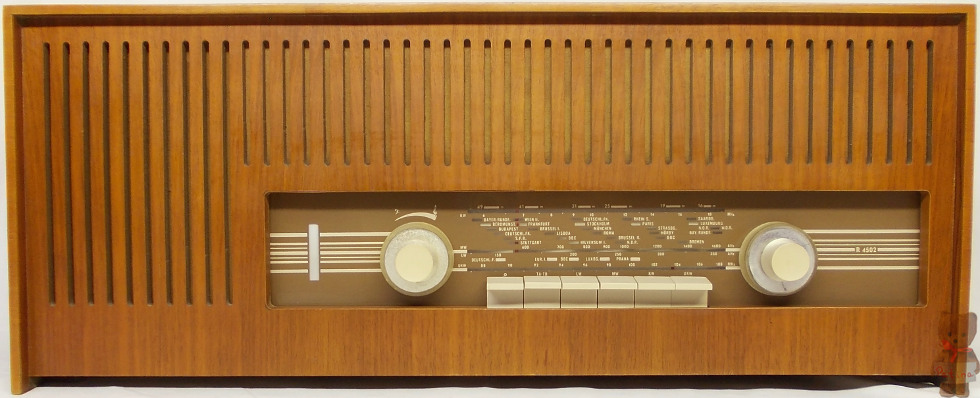

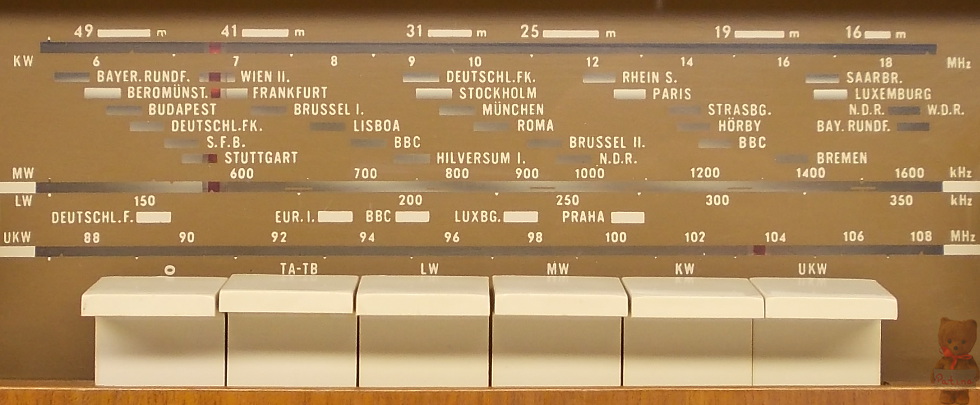

Német nyelvű skála többnyire Nyugat-európai állomások neveivel:

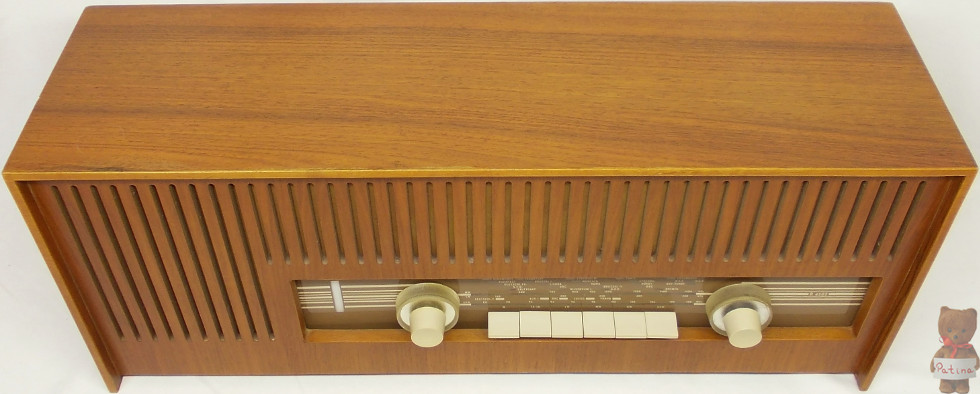

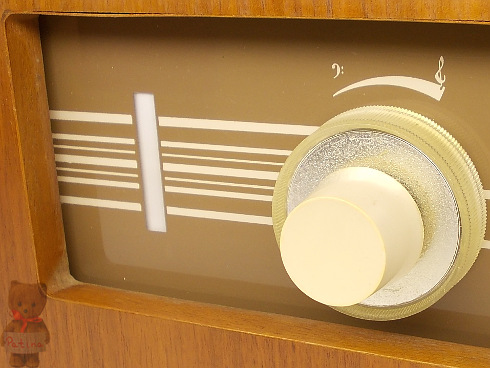

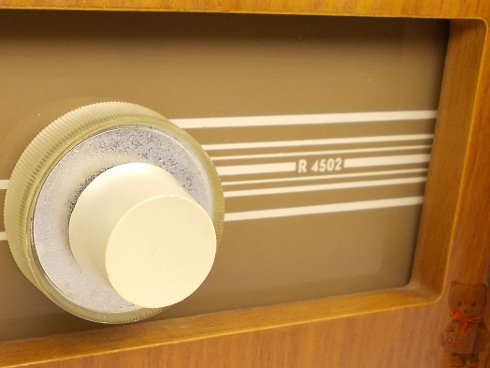

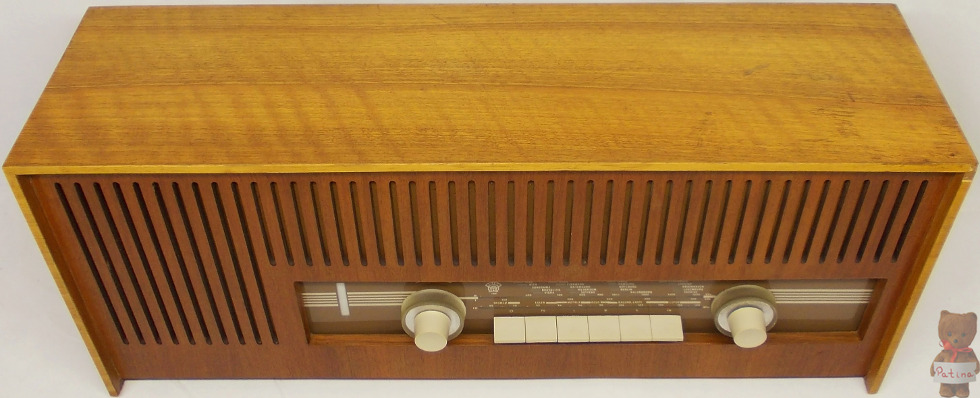

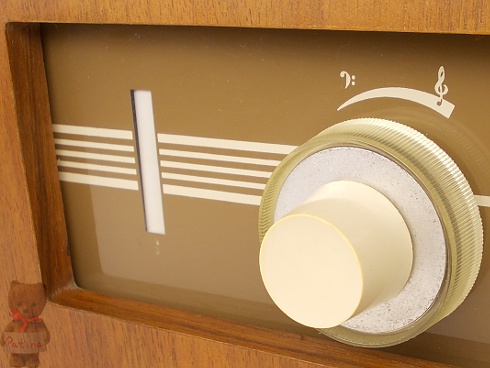

A készüléken sehol nem szerepel márkajelzés. A bal oldali kis tekerőgomb a hangerőszabályzó, a nagy a hangszín. A jobb oldali kis tekerőgomb az FM állomáskereső, a nagy az AM:

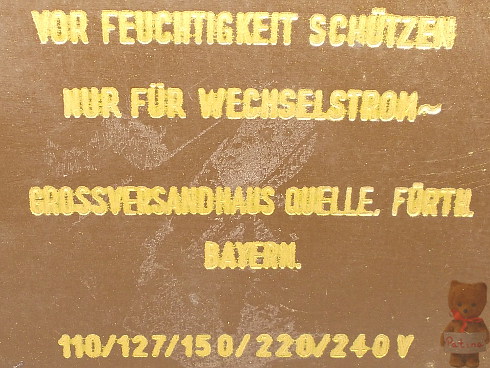

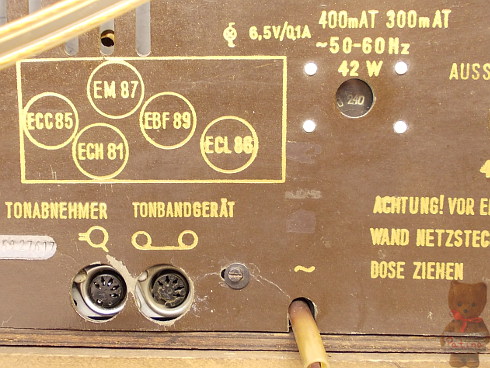

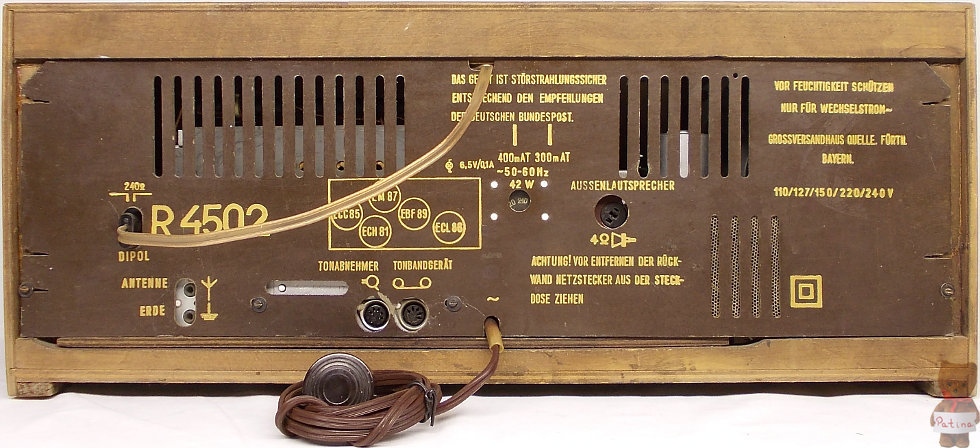

DIN szabványú csatlakozókkal szerelve. A feszültségválasztó előtt átlátszó műanyag lap van. A tápegységnél hálóval fedték belülről a rácsokat. Barna hálózati kábellel és bakelit villásdugóval szerelve. A szövegekben az áll, hogy a készülék a Német Szövetségi Posta előírásainak megfelelően zavarmentes. A hátlap eltávolítása előtt húzza ki a tápkábelt a konnektorból! Óvja a nedvességtől és kizárólag váltóárammal használható!

Van itt még egy érdekesség! A szövegben feltűnik a Quelle GmbH.[1] A nyugat-németországi csomagküldő vállalat elektronikai cikkek és háztartási berendezések fogalmazásával is foglalkozott. Ezek általában Kelet-Európából vagy a Távol-Keletről érkeztek névtelenül. Saját márkanevük a Privileg és az Universum[2] volt.

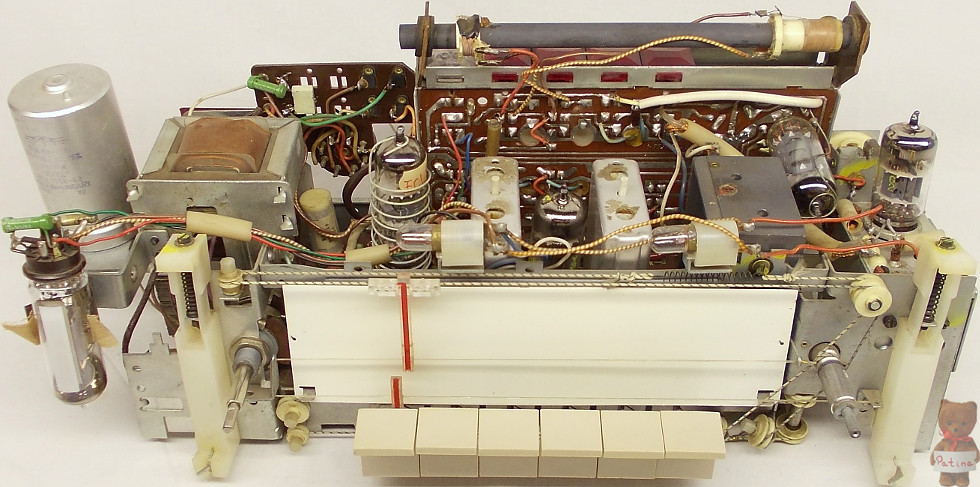

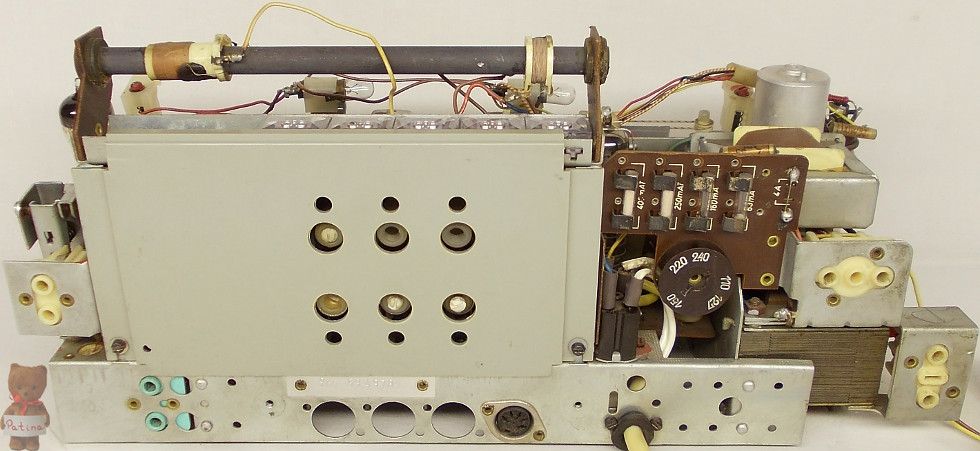

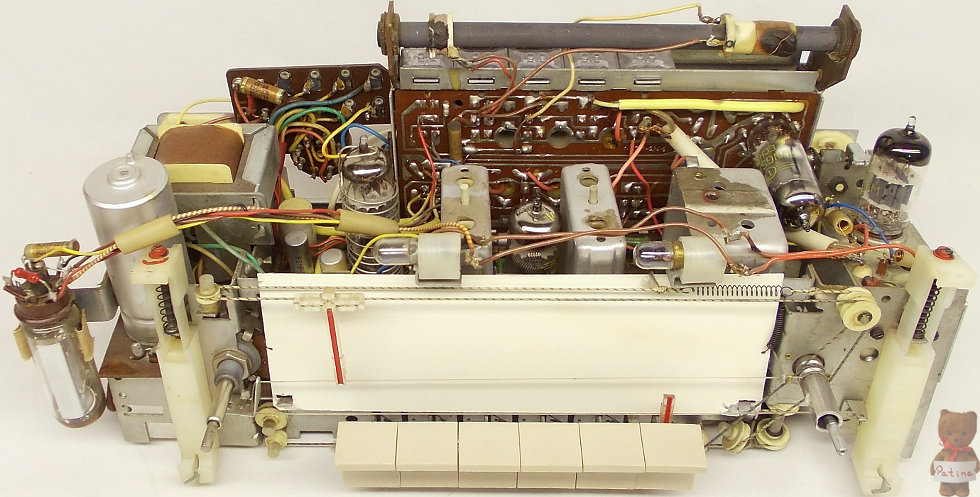

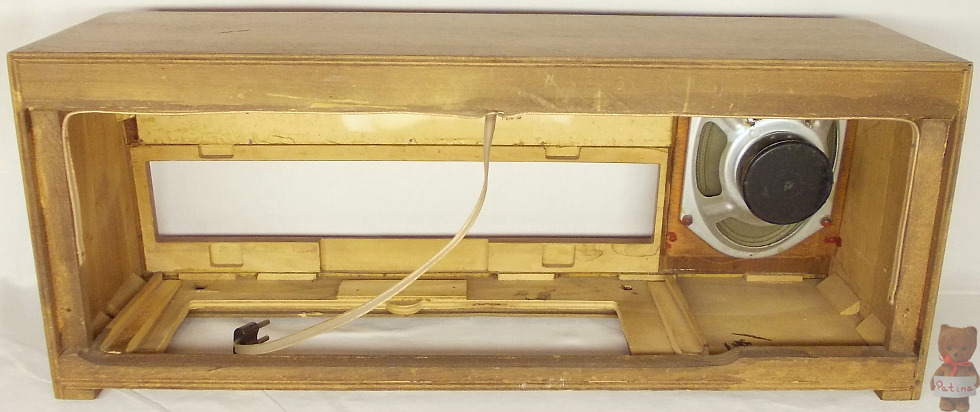

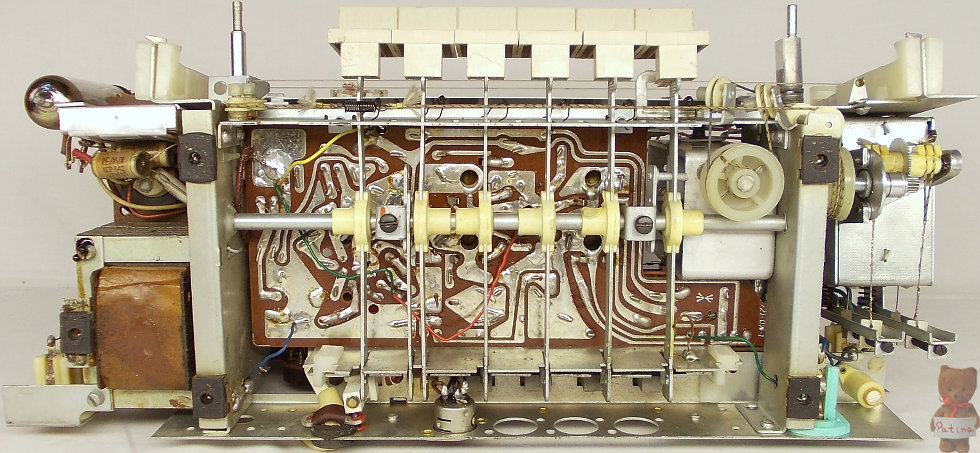

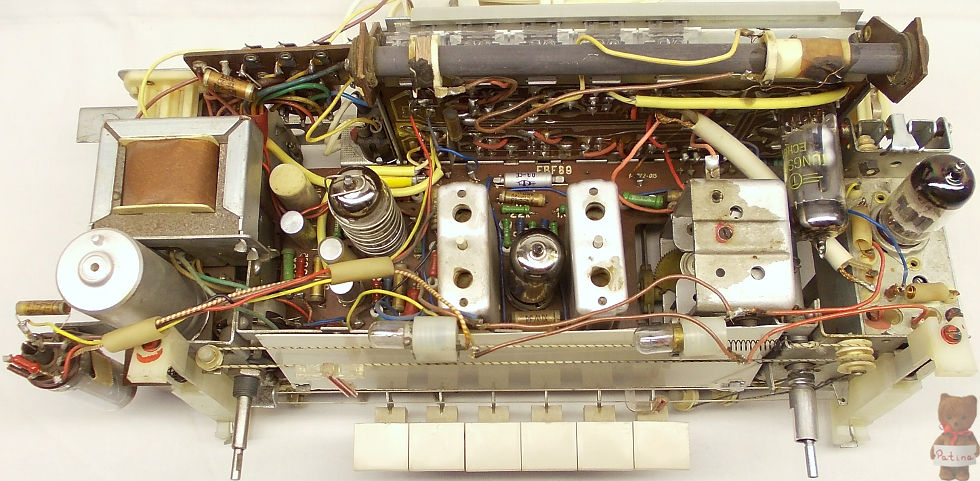

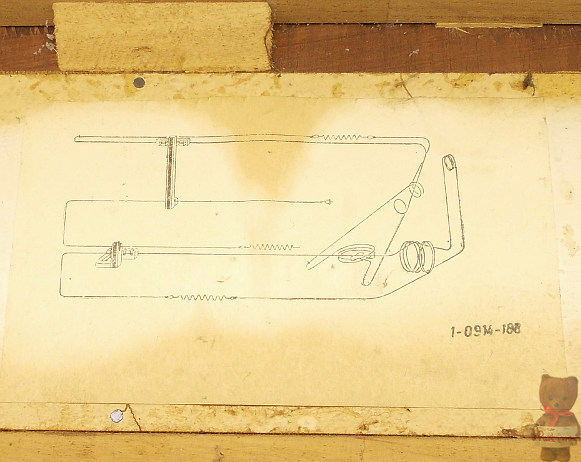

A hangszórót leszámítva minden egyben kiemelhető a kávából. A varázsszem konzolon van:

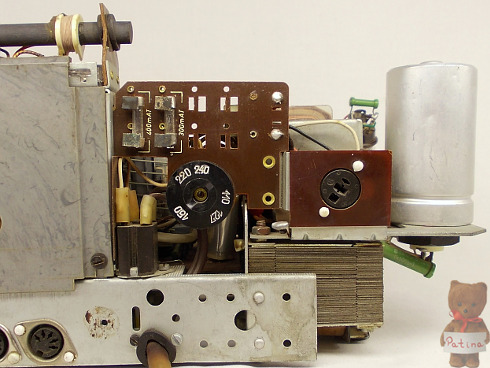

A hálózati rész két primer biztosítékot tartalmaz:

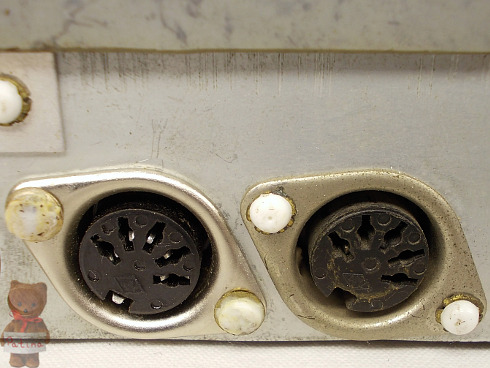

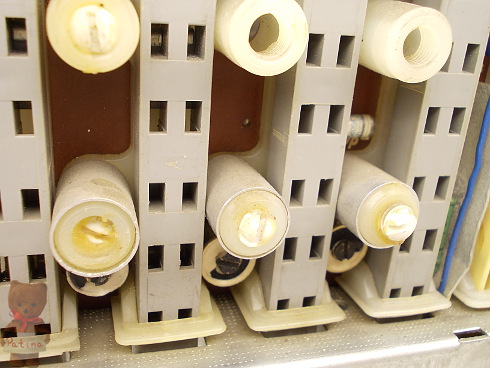

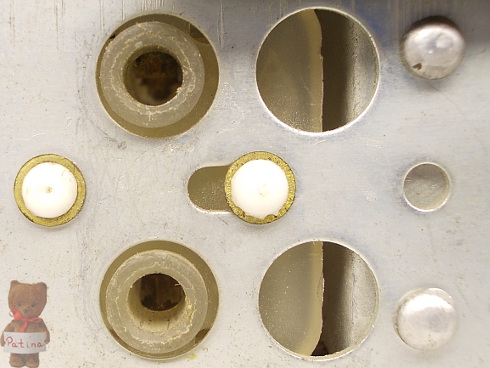

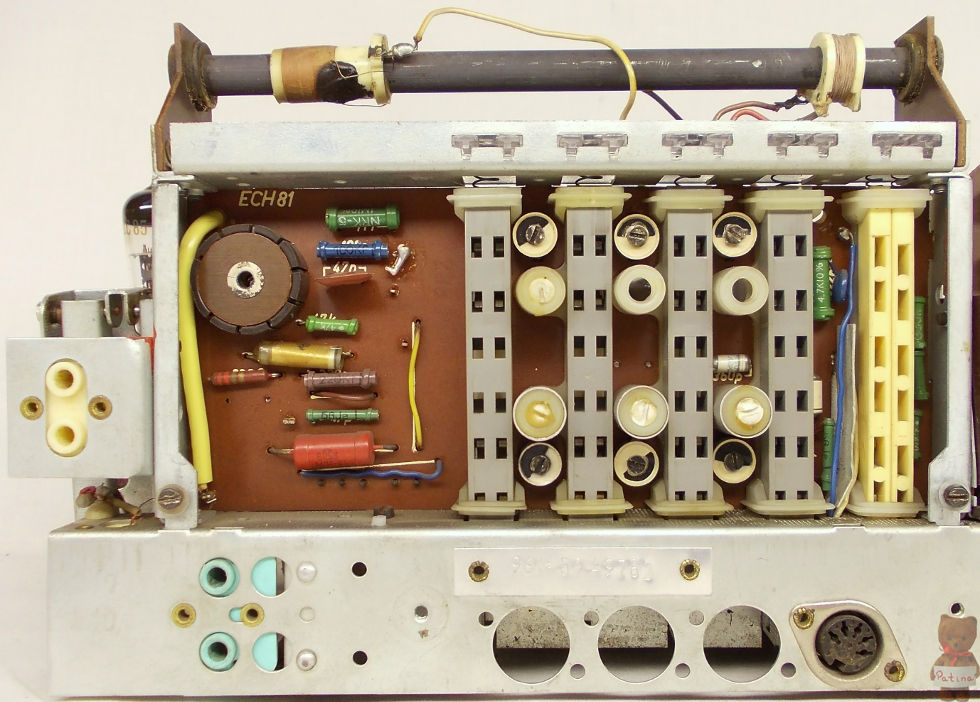

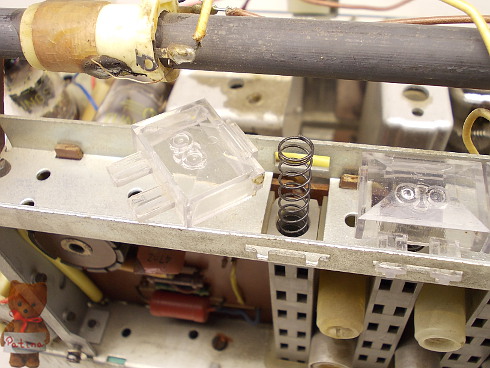

A sasszi hátoldalán a csőszegecsekbe fehér műanyag takaróelem került. Az egyik DIN aljzatot pótoltam, így ott nekem kellett ezt megvalósítani:

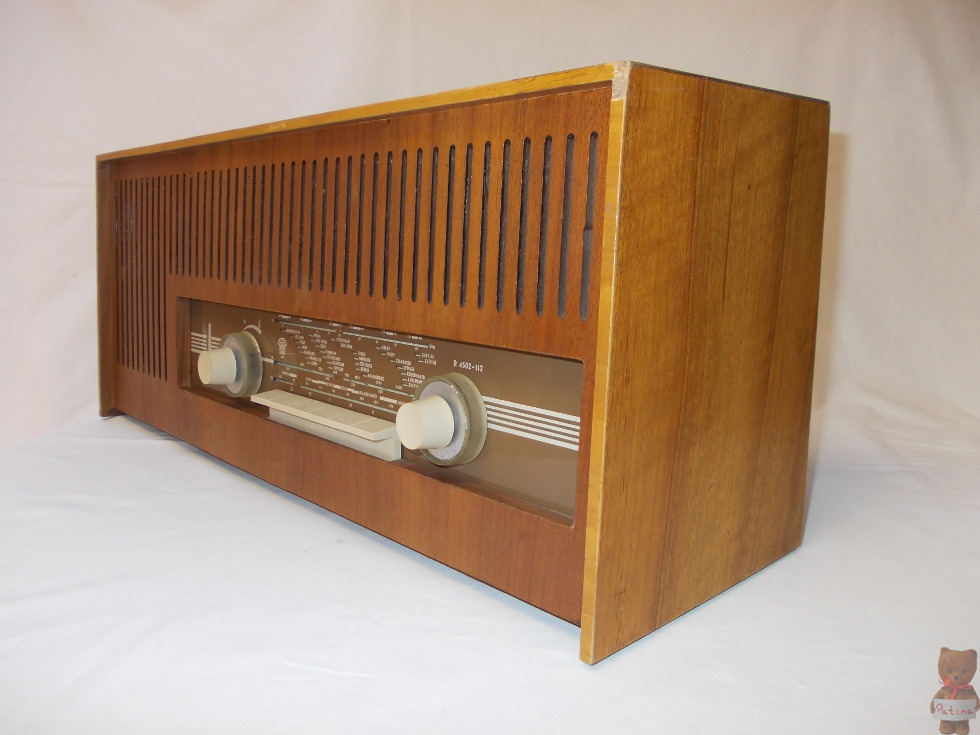

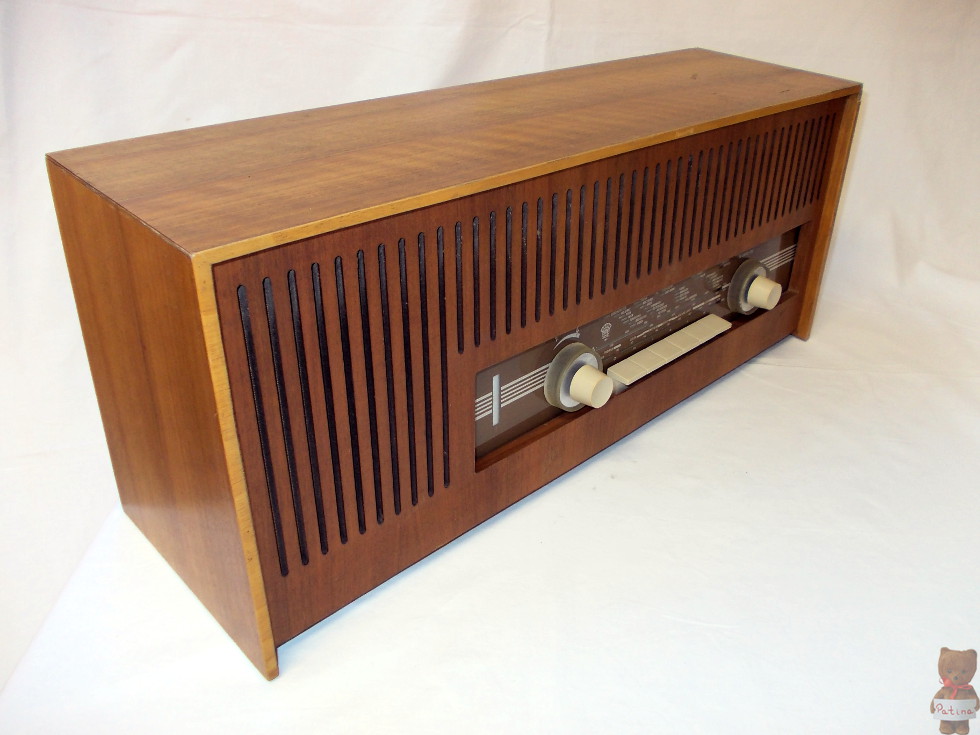

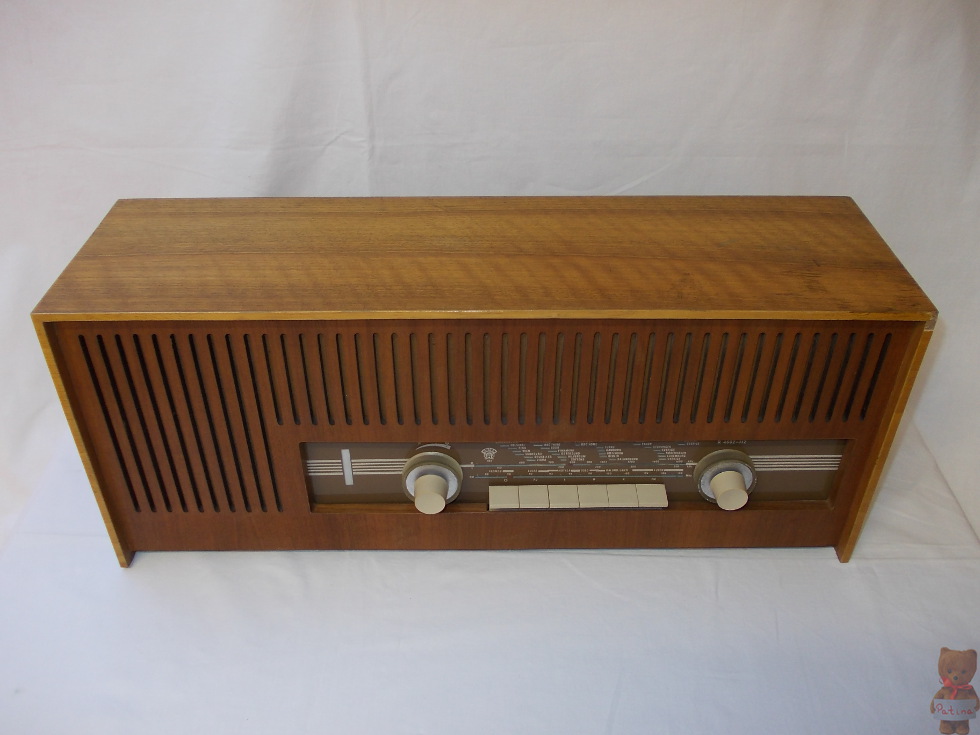

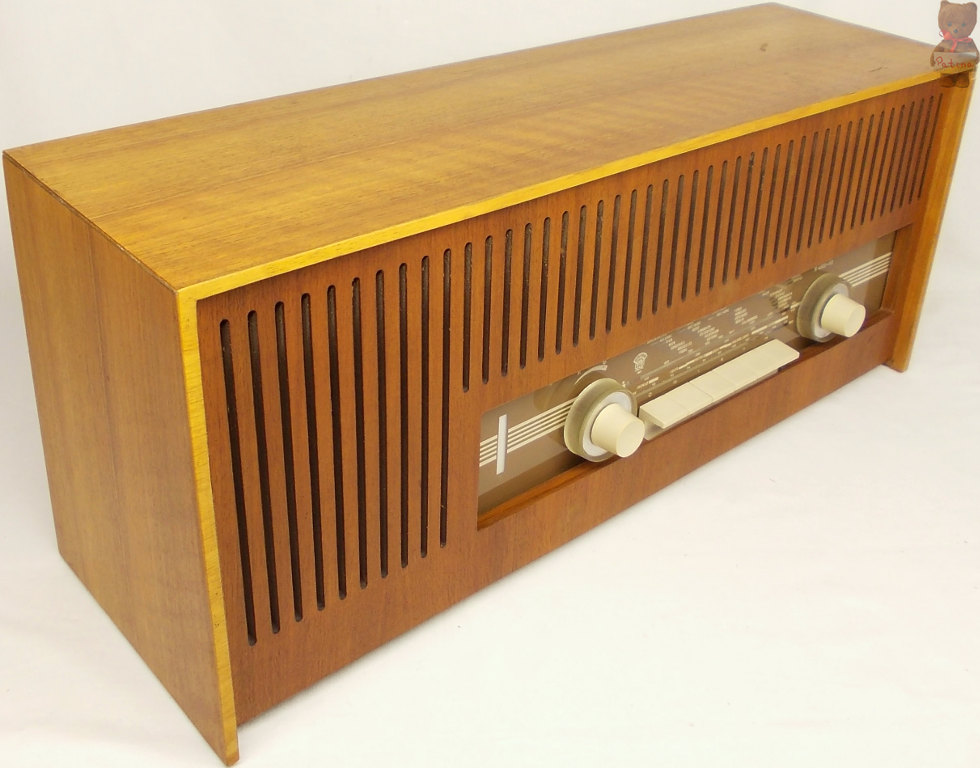

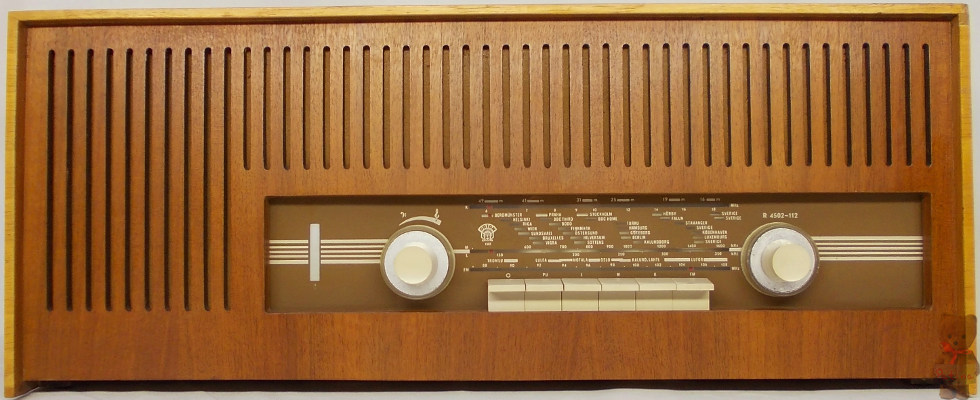

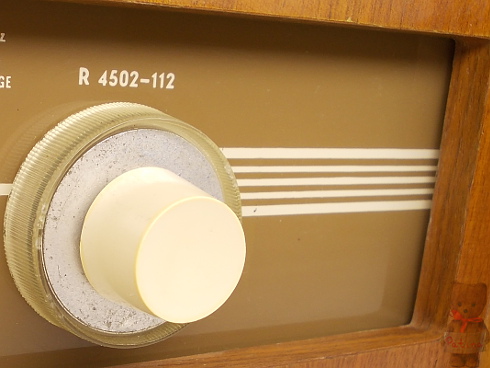

Skandináv exportváltozat, R 4502-112:

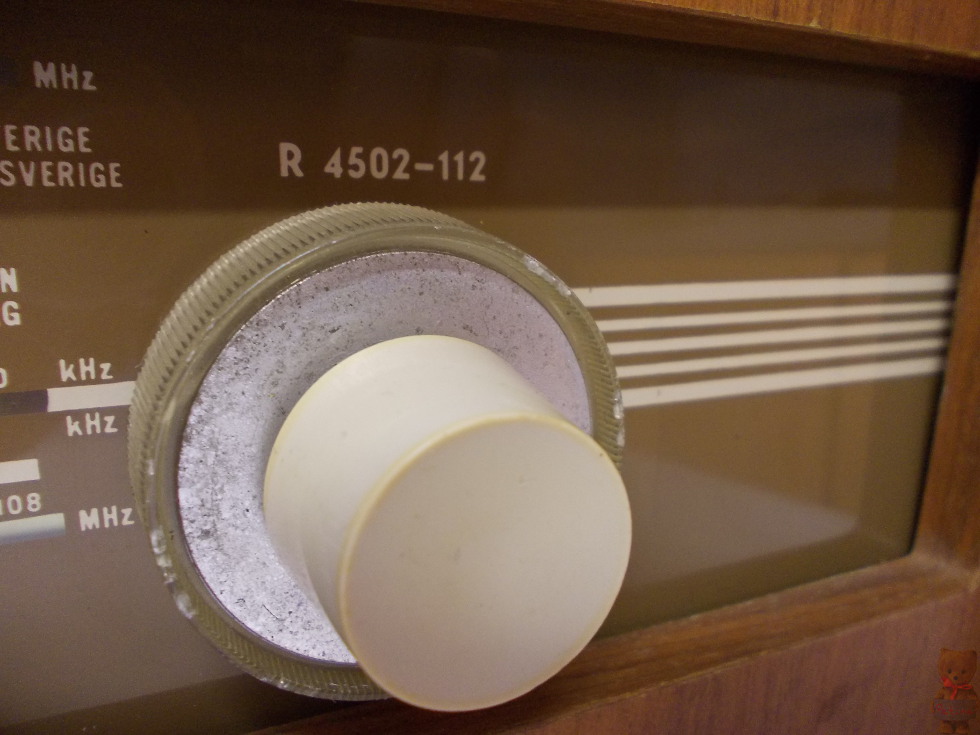

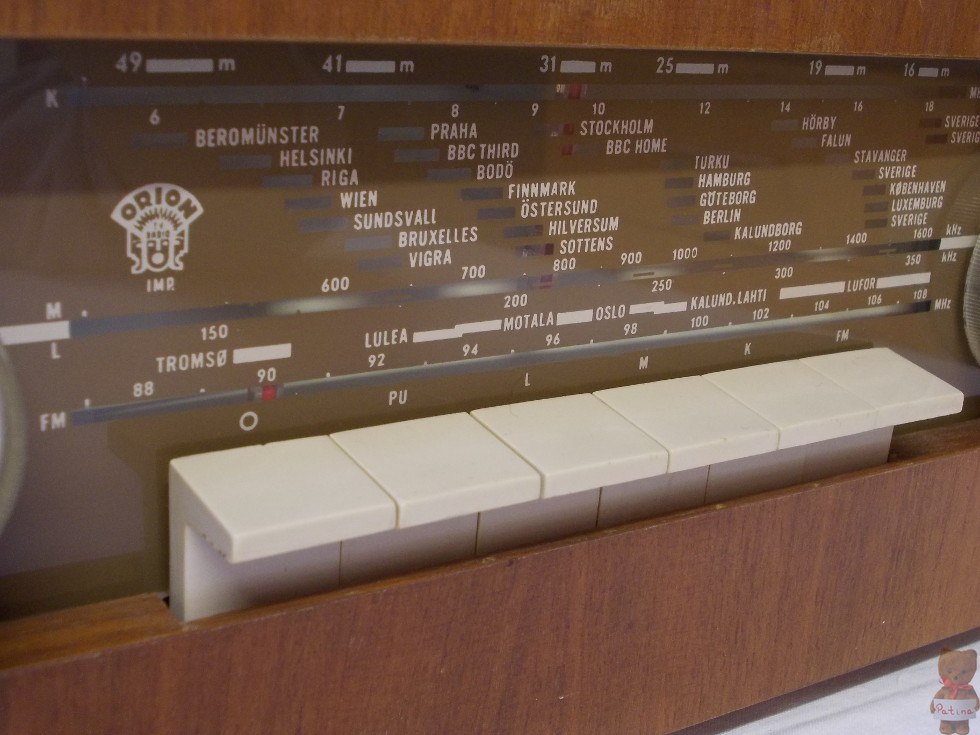

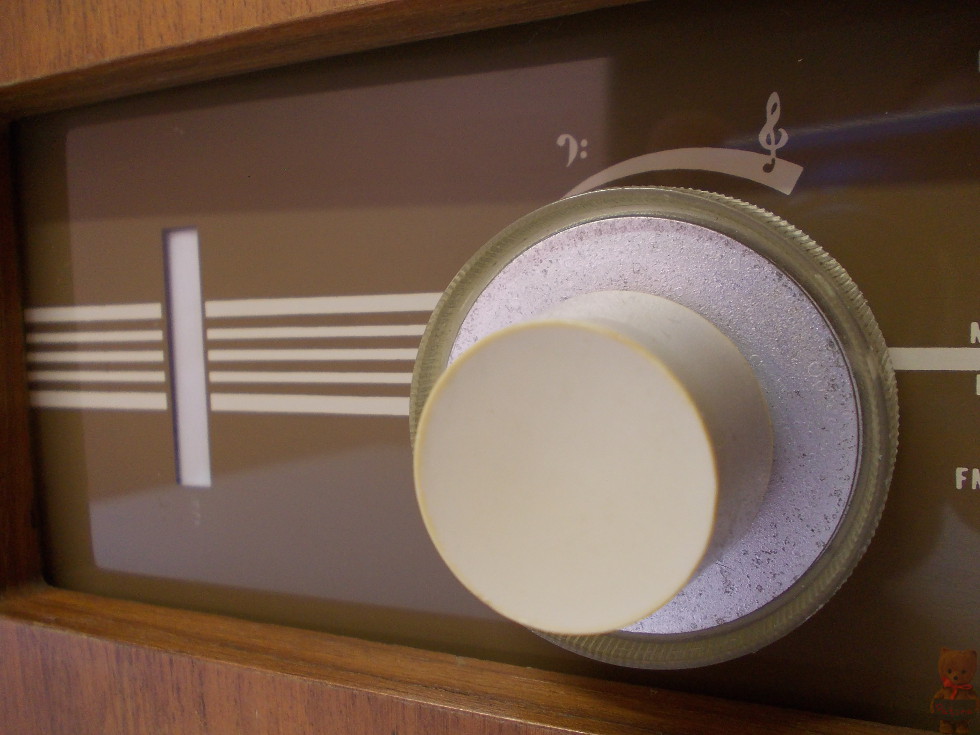

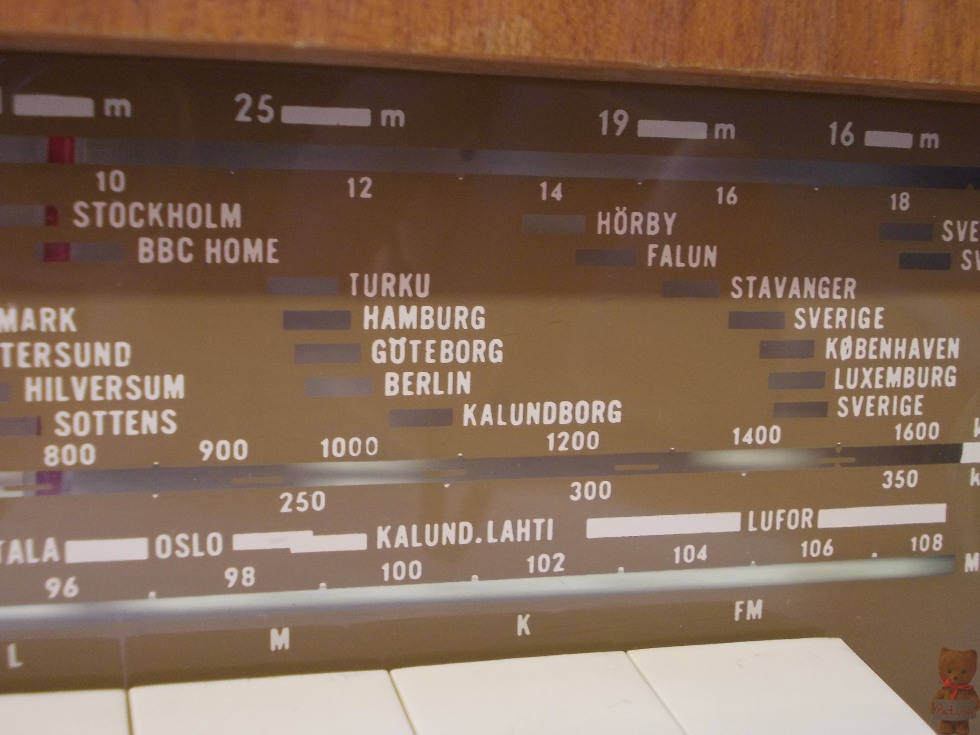

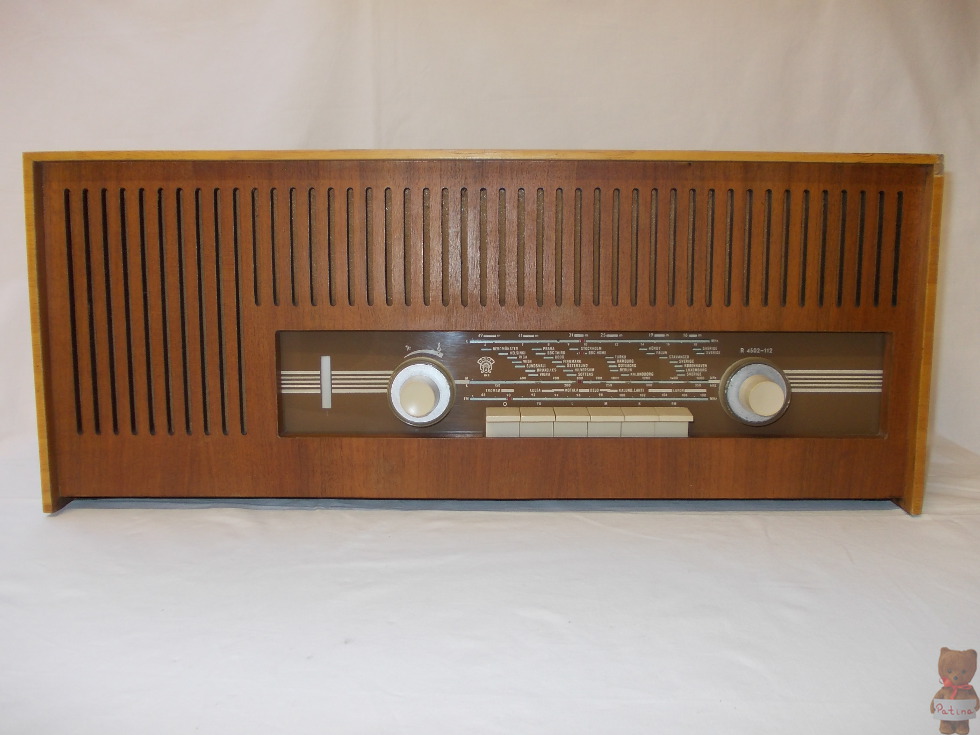

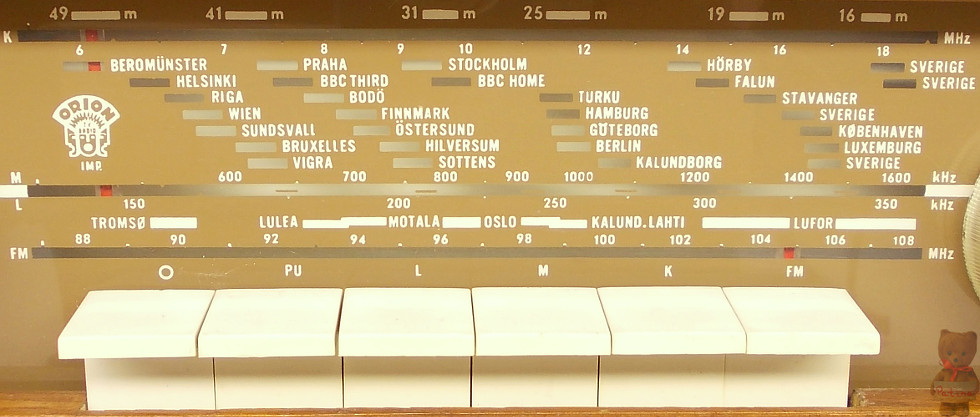

Orion logó és skandináv adóállomások nevei a skálán:

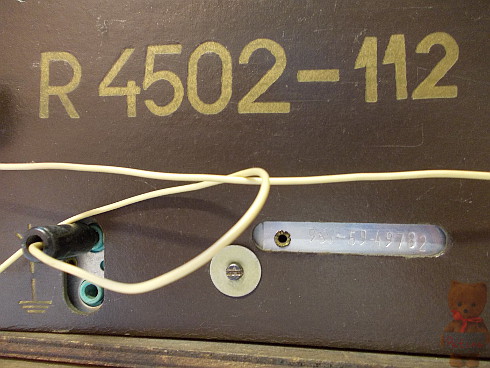

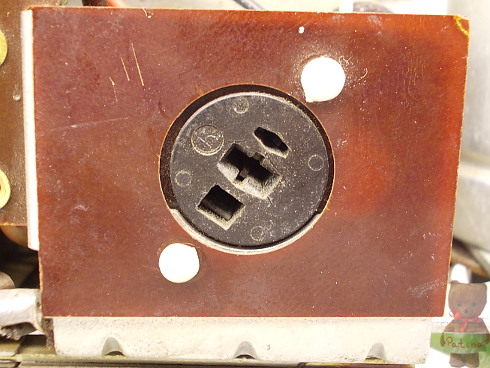

A "112" jelzés bizonyos alkatrészek meglétét jelöli. Ilyen például a régi szabványú póthangszóró és lemezjátszó csatlakozó:

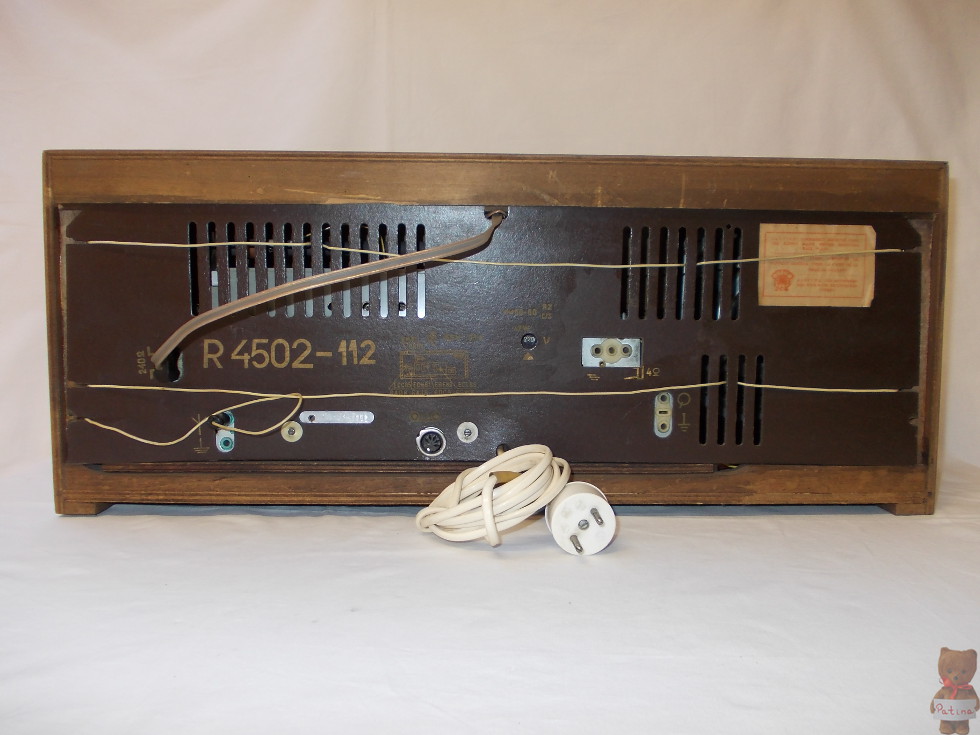

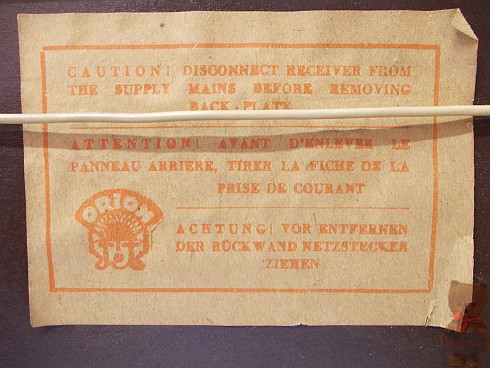

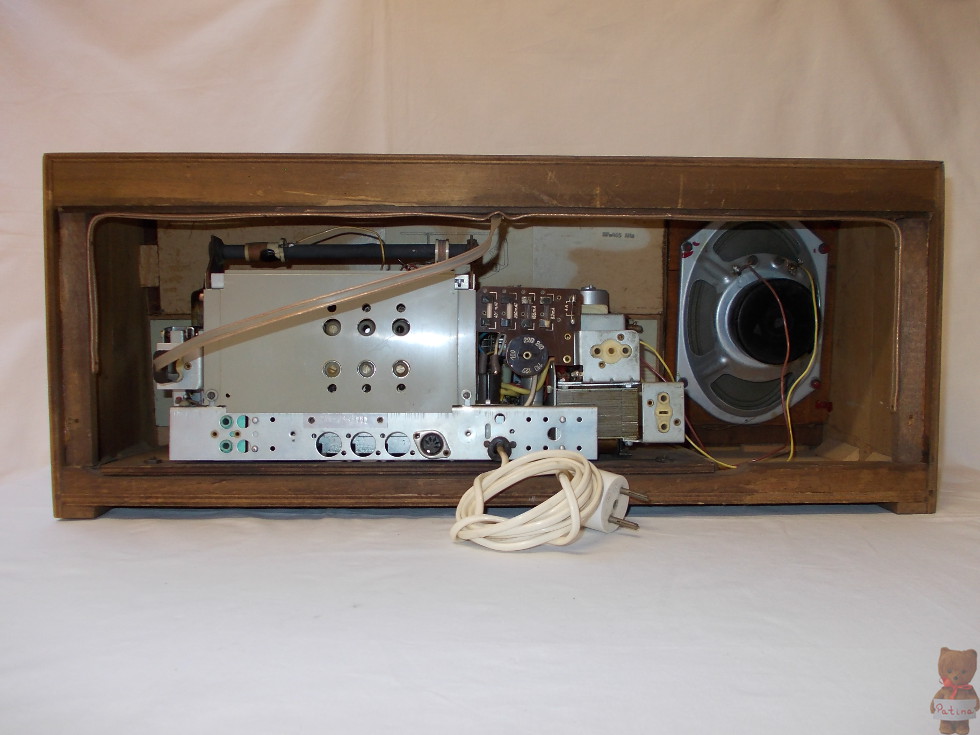

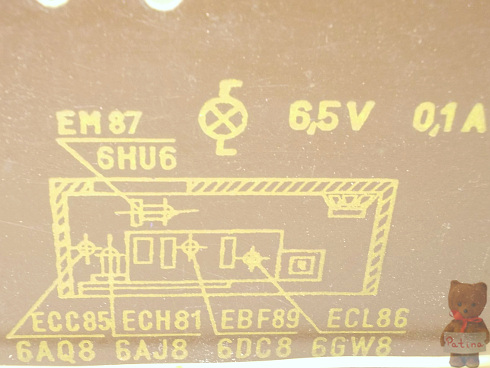

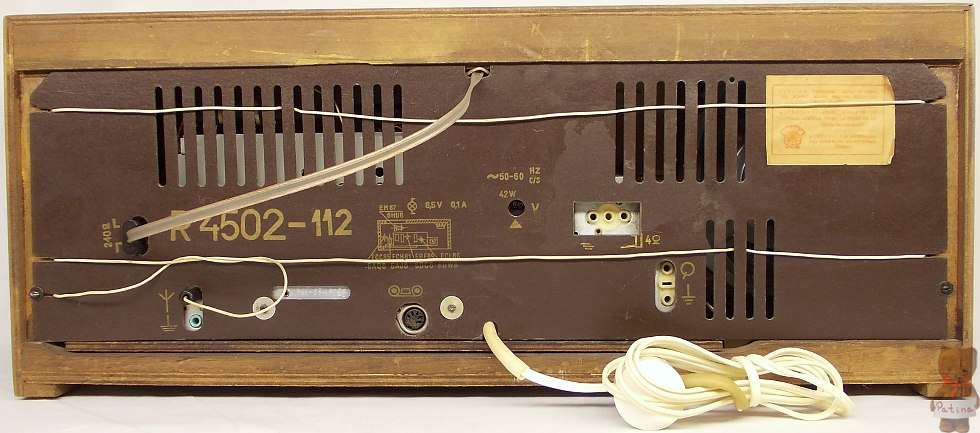

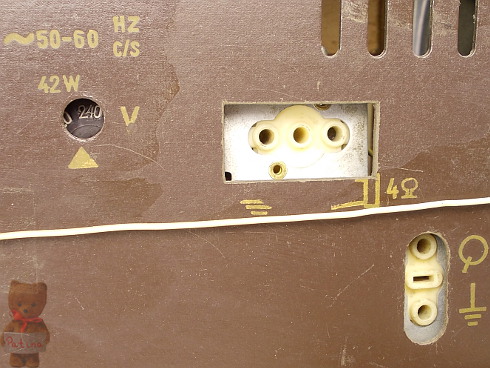

Az előző rádióhoz képest csak a legszükségesebb feliratok szerepelnek a hátlapon. Ugyanakkor feltüntették a novál csövek számjelzésű megfelelőit:

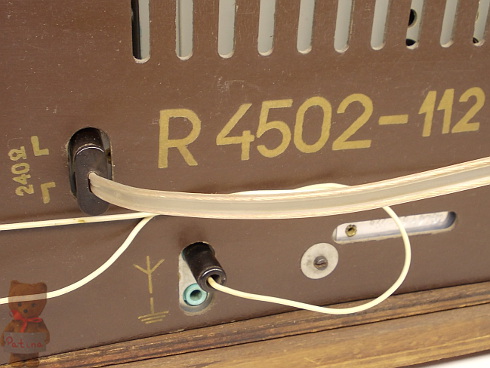

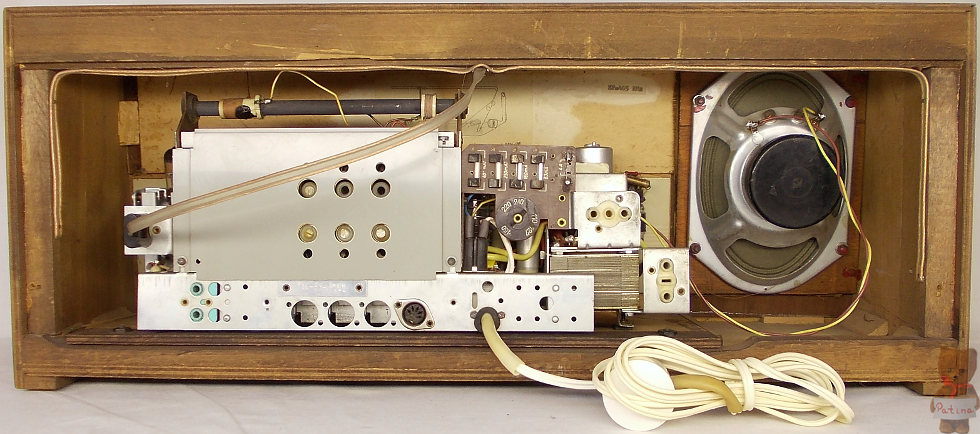

Fehér hálózati kábellel és fehér műanyag villásdugóval szerelve:

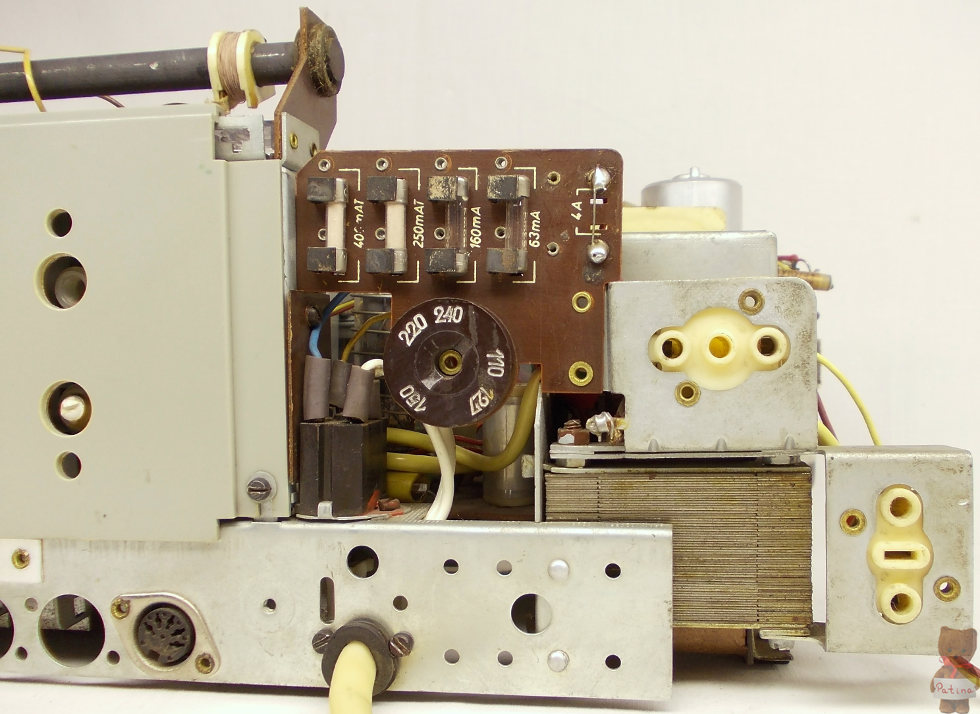

A tápegység 5 biztosítékot tartalmaz. Ez szintén a "112" jelzésre utal. A 400 mA-es és 250 mA-es a primer körben van, utóbbi a feszültségválasztó előtt. A 160 mA-es a szekunder körben az egyenirányító előtt. A 63 mA-es az anódkörben szerepel. A 4 A-es a fűtőköré:

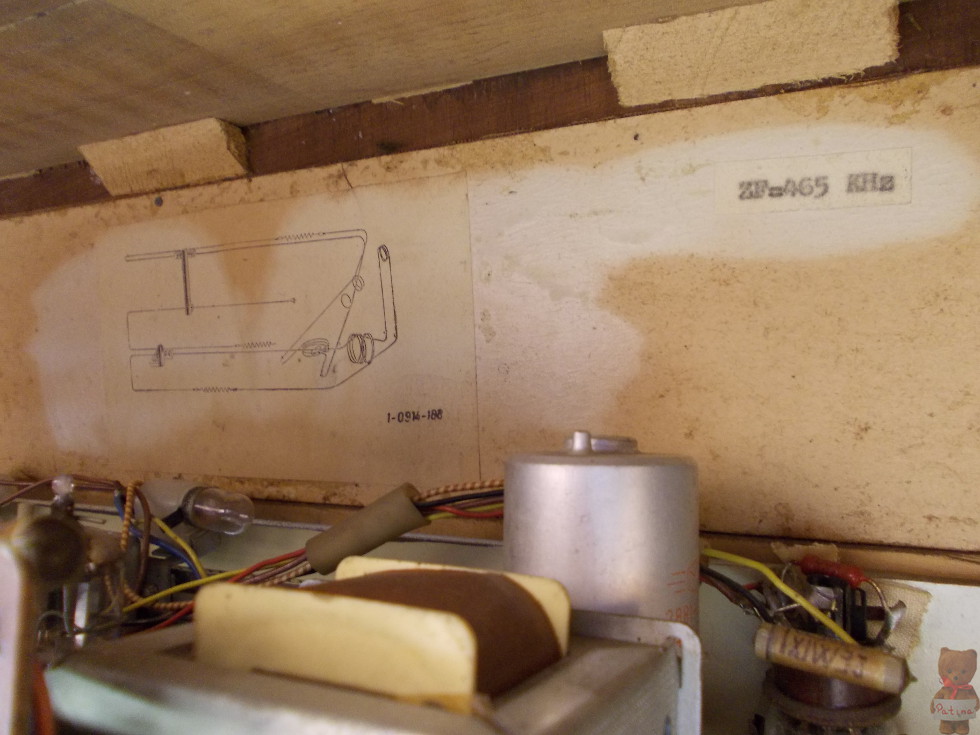

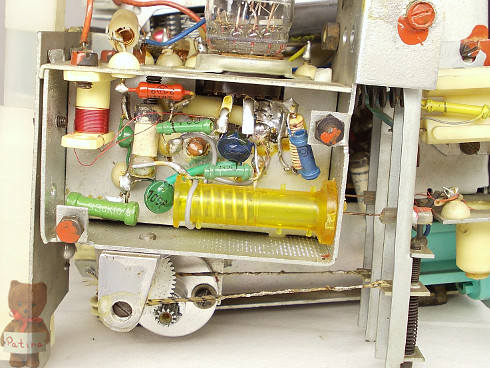

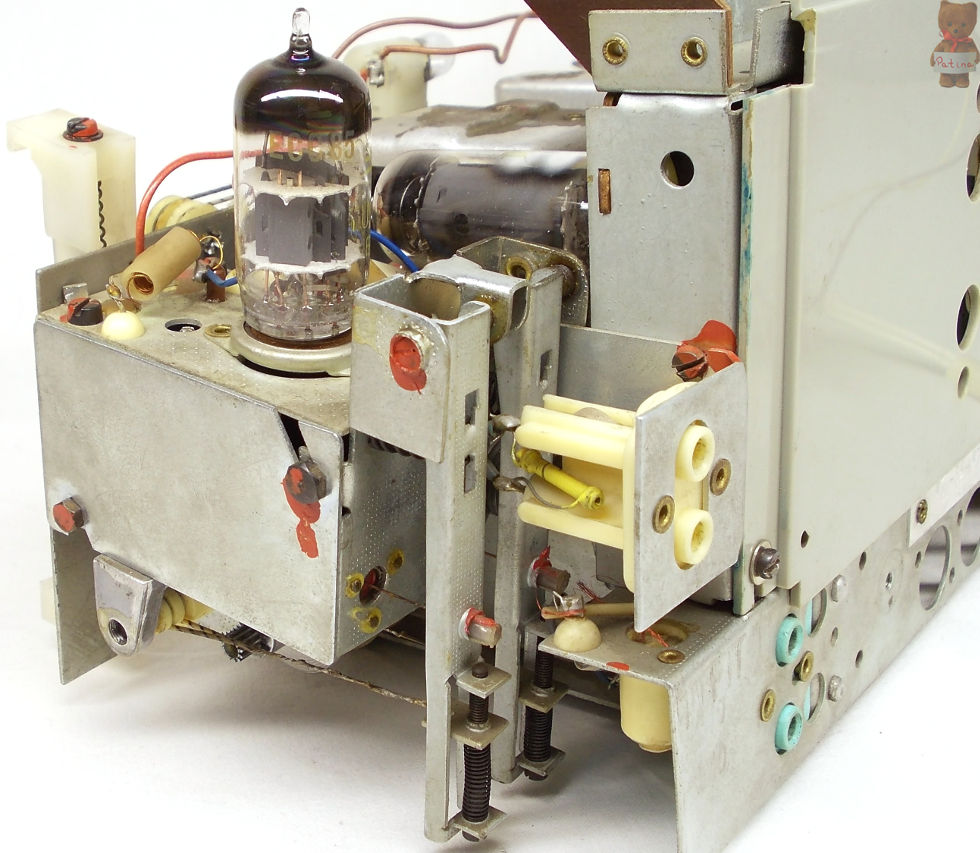

Az URH egység variométeres hangolású. Az ECC 85 két felét árnyékolás választja el egymástól:

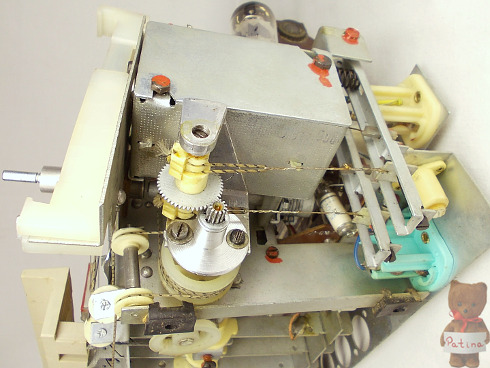

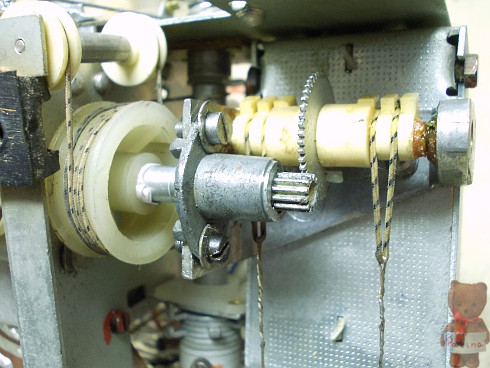

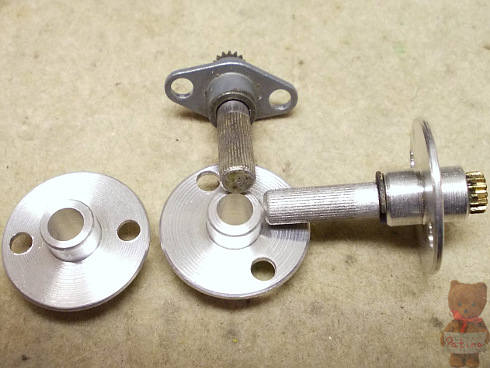

Ugyanaz a típushiba, mint az R 4330 rádiónál, de itt az URH sáv érintett. A rossz minőségű spiáter felfogatás szétporladt a tengely körül. Egy ép darab felhasználásával egy segítőkész ismerős új felfogatást esztergált hozzá. A variométer fogaskerekes tengelye miatt egy körcikket eltávolítottam belőle, hogy elférjen.

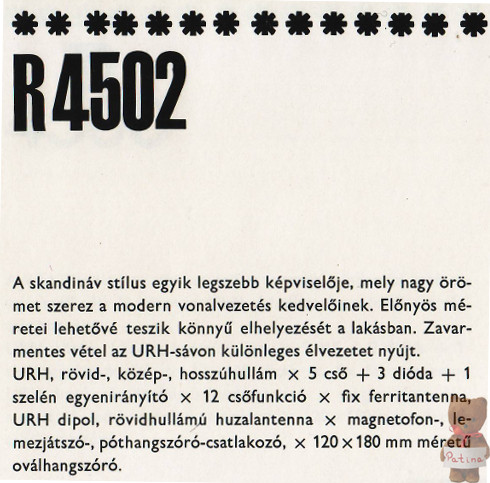

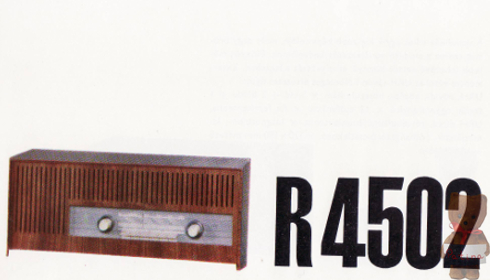

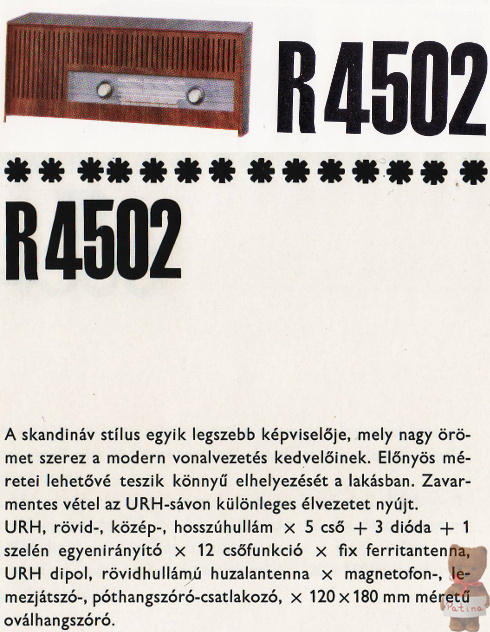

Részlet a Videoton 1967-es katalógusából.
