Videoton R 4901

Gyártó

Videoton Rádió és Televíziógyár

Származás

Magyarország

Év

CCIR első: 1972; CCIR második: 1968; OIRT: 1972.

Jellemzők

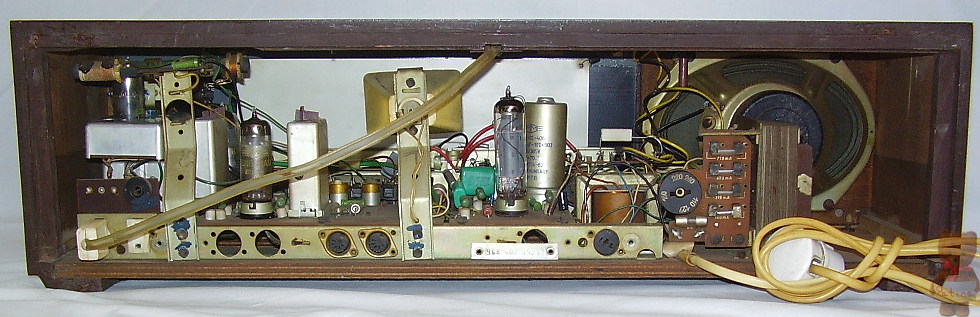

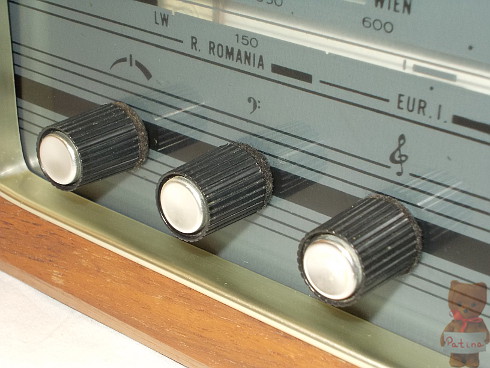

4 + 1 novál csöves középszuper készülék, H, K, R, URH 63-74 MHz vagy 87,5-104 MHz vételére. 120x180 mm méretű BaFe ovális hangszóróval rendelkezik. Magas- és mélyhangszín szabályozóval ellátva, amely ki is iktatható. Exportverziókon itt az AFC áramkör kapcsolója található. Magnó, lemezjátszó, külső hangfal csatlakoztatható hozzá. Nyomtatott áramköri panelok építik fel.
Érzékenység: Antennáról: HH: 50 μV (ferritről: 500 μV ), KH: 30 μV (ferritről: 300 μV ), RH: 50 μV; URH: 5 μV. A keverőcső rácsáról: 50 μV. A KF erősítőcső rácsáról: 1 mV. Hangfrekvenciás érzékenység: 12 mV. Átviteli sáv: PU bemenetről: 80-14.000 Hz; AM: 50-3000 Hz; FM: 50-10.000 Hz. Szelektivitás: AM-en ±9 kHz,  FM-nél ±300 kHz elhangolásnál mérve, 1 MHz-en 34 dB ill. 69 MHz-en 34 dB. Tükörszelektivitás: HH-KH: 40 dB, RH: 6 dB, URH: 30 dB. KF zavarérzékenység: KH: 34 dB. Kimenő teljesítmény: 2,7 W. Fogyasztás: 50 W.

Méret

600x170x170 cm, 8 kg.

Egyéb

Adományozó (OIRT normás): Patacsi László.

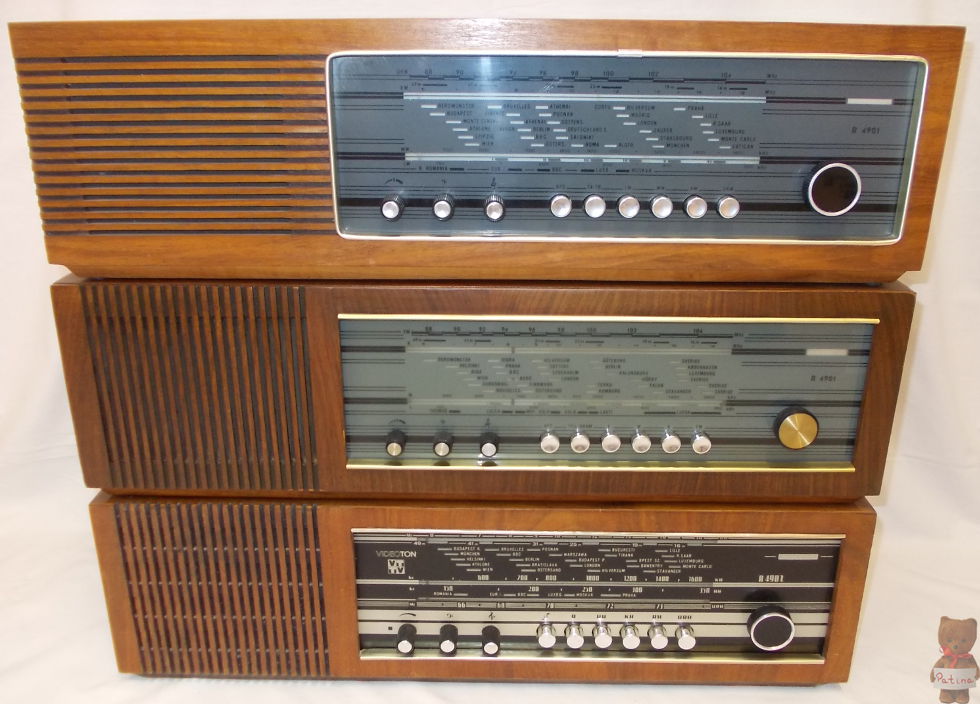

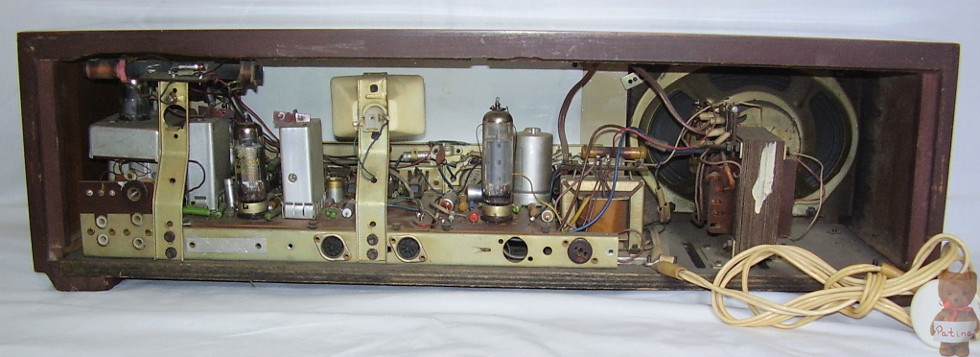

A Melodyn család tagja. Az R 4900 típus az alapja, kisebb kávát kapott és csak egy hangszóróval rendelkezik. Ebből a típusból itt három különböző készülék látható. Az első képen a felső CCIR URH hangolással nyugati exportra ment. A középső skandináv exportra készült szintén CCIR URH-val. Az alsó a hazai forgalmazású példány OIRT URH tunerrel. Az eltérések kívül-belül érintik a rádiókat.

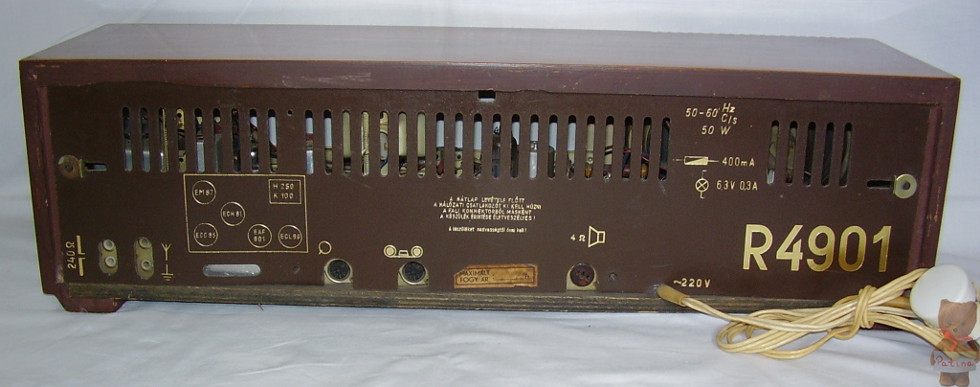

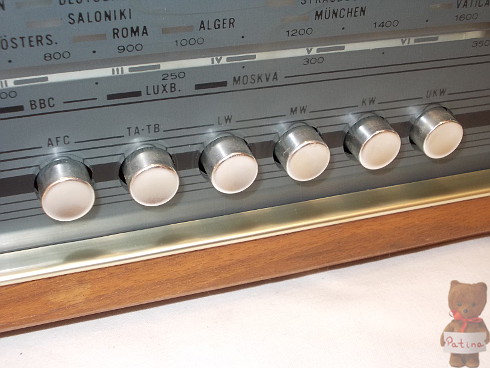

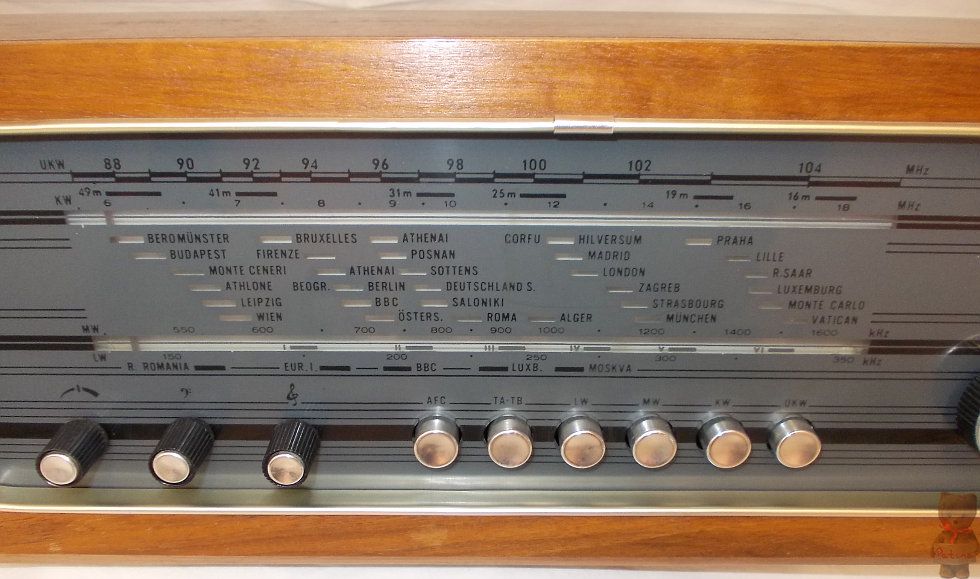

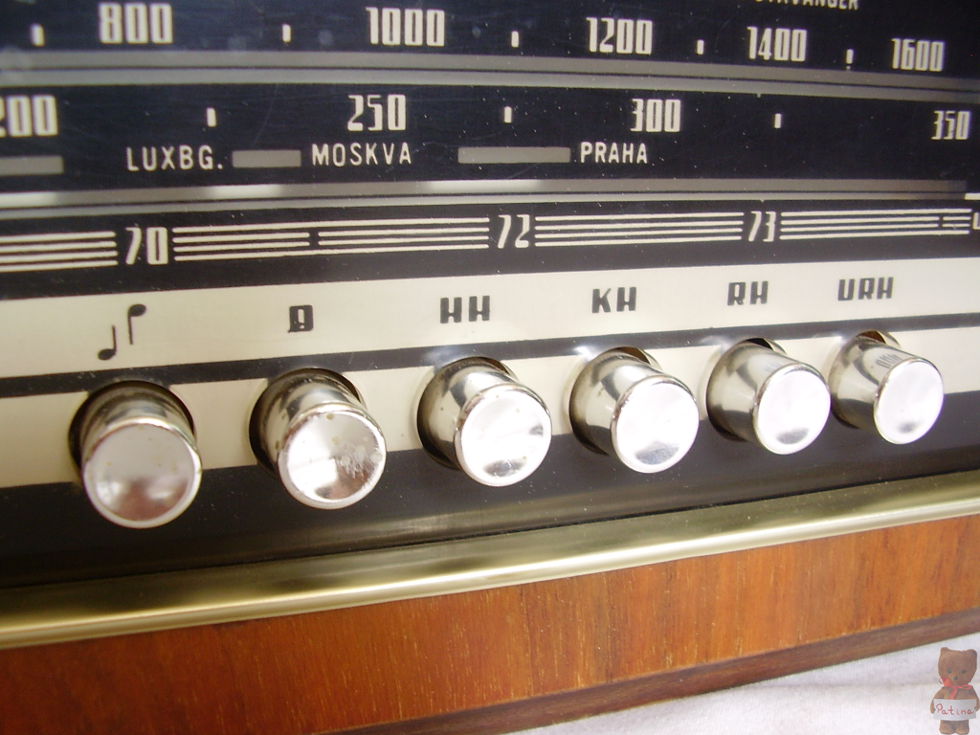

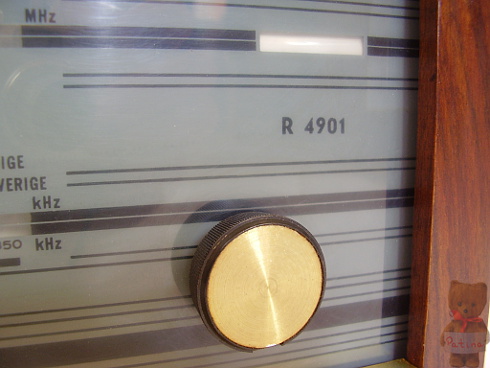

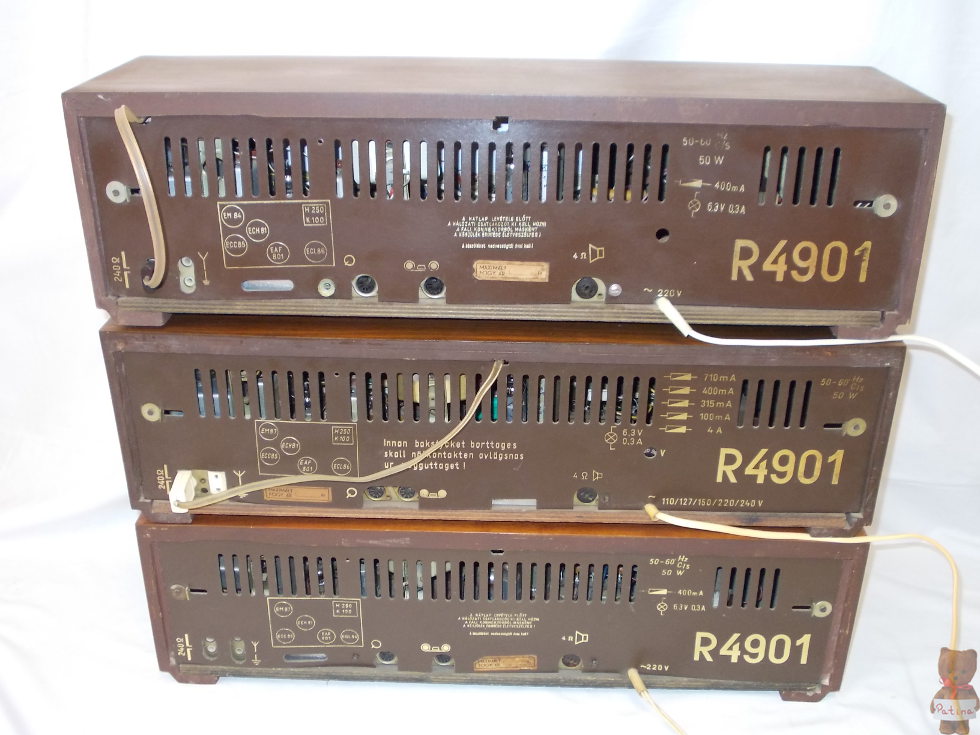

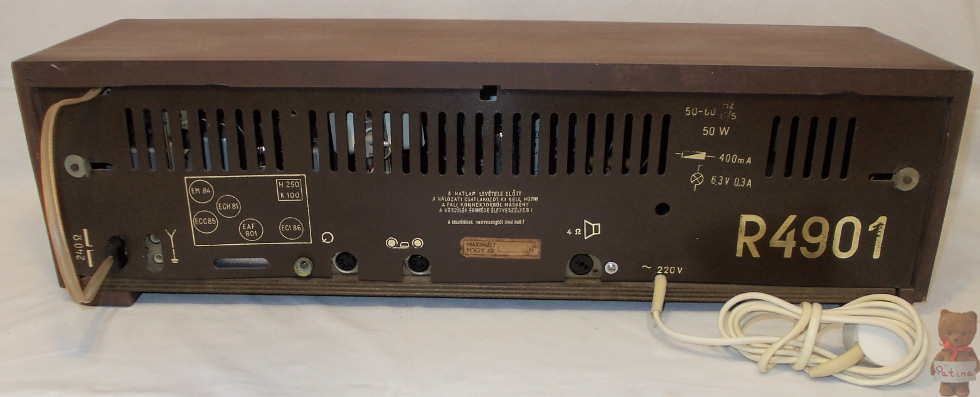

Az exportverziókon nincs márkanév csak típusszám. A nyugati exportra készült skálája német nyelvű, rajta a városnevek kicsit eltérnek a hazai változat európai városaitól. Az URH sáv 87,5-104 MHz-re van hangolva. Függőleges helyett vízszintes a hangszórórács. A díszkeret folytonos a skála körül. Tekerőgombjai a hazaival megegyezők. Beszéd-zene kapcsoló helyett itt AFC van. A tápegysége egyezik a hazaival, csak 220 V-ról működik. Valószínű itthon maradt példány, ezért a hátlapja magyar nyelvűre lett cserélve.

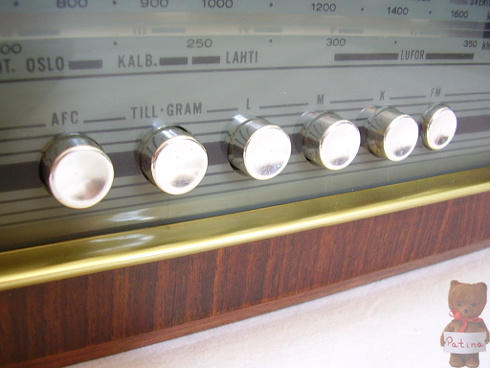

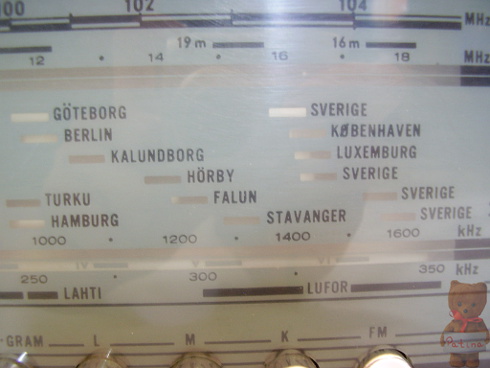

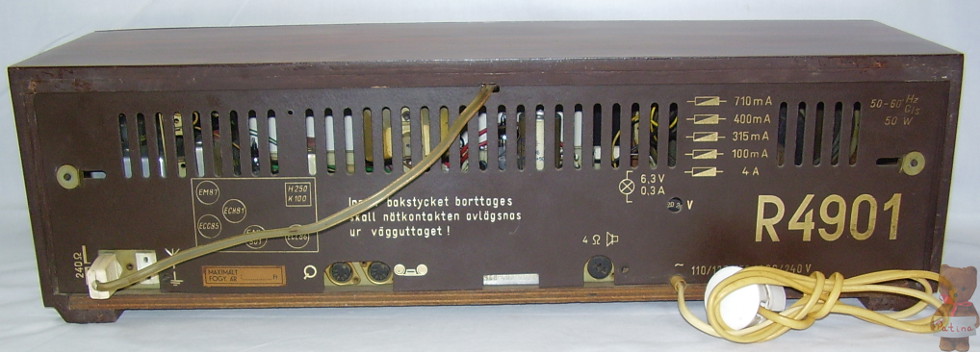

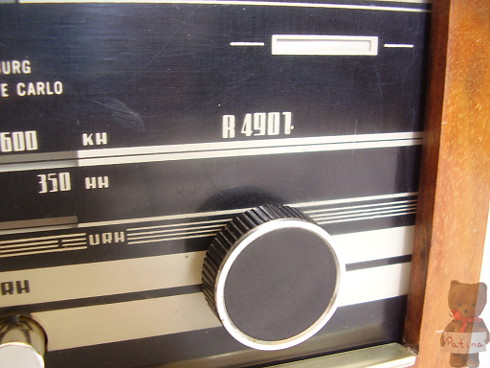

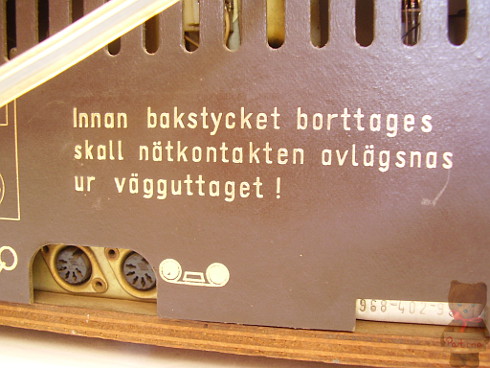

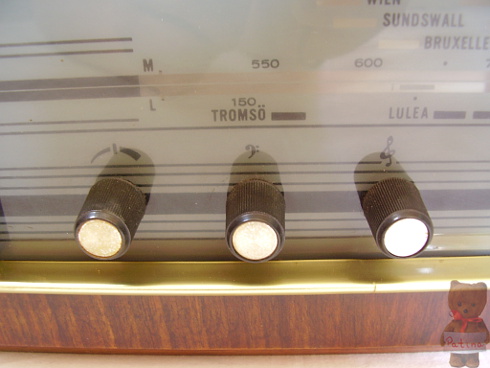

Az északi változaton szereplő városok legtöbbje Skandinávia területén található. Ezen a forgatógombok más fajtájúak, sűrűn bordázottak és a fémbetétek aranyszínű bevonatot kaptak. A hazai rádiókon található beszéd-zene kapcsoló helyett itt is az AFC áramkör kapcsolója található. A hátoldalon finn figyelmeztetés olvasható. Az URH sáv 87,5-104 MHz-re van hangolva. Illetve lehetőség van a hálózati feszültség megválasztására a tápegységen. A hazai rádiókon erre nincs mód.
Módosított kávába épített változata az R 4902.

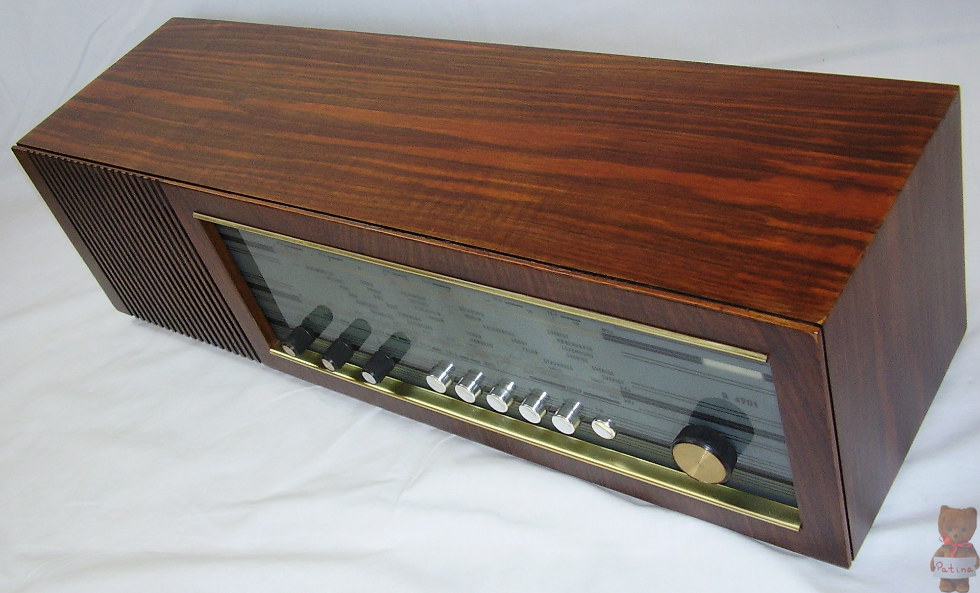

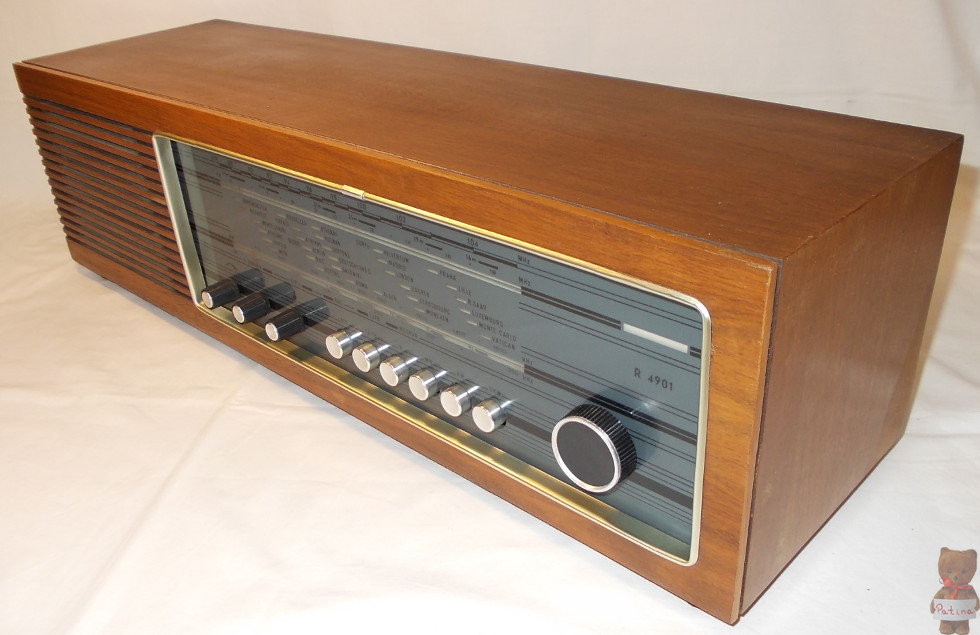

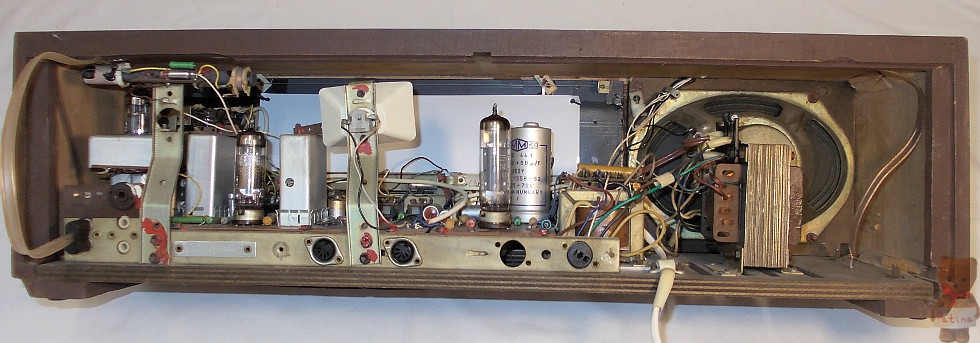

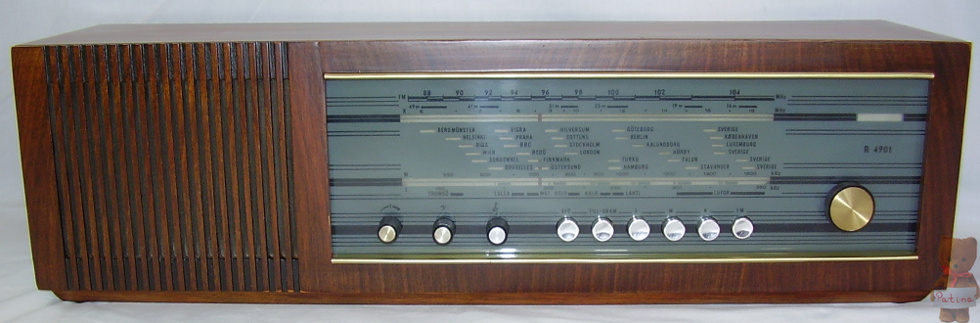

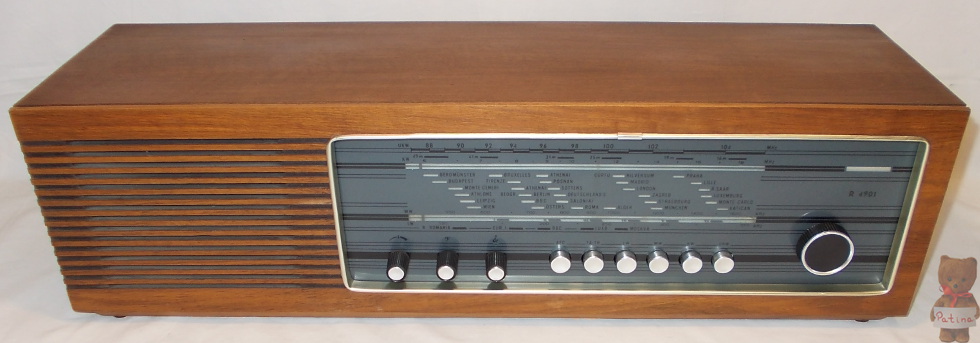

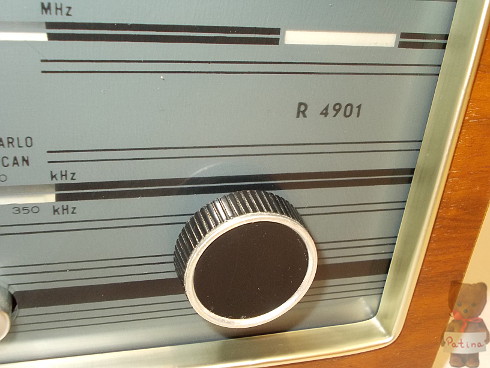

CCIR URH résszel, nyugati exportra:

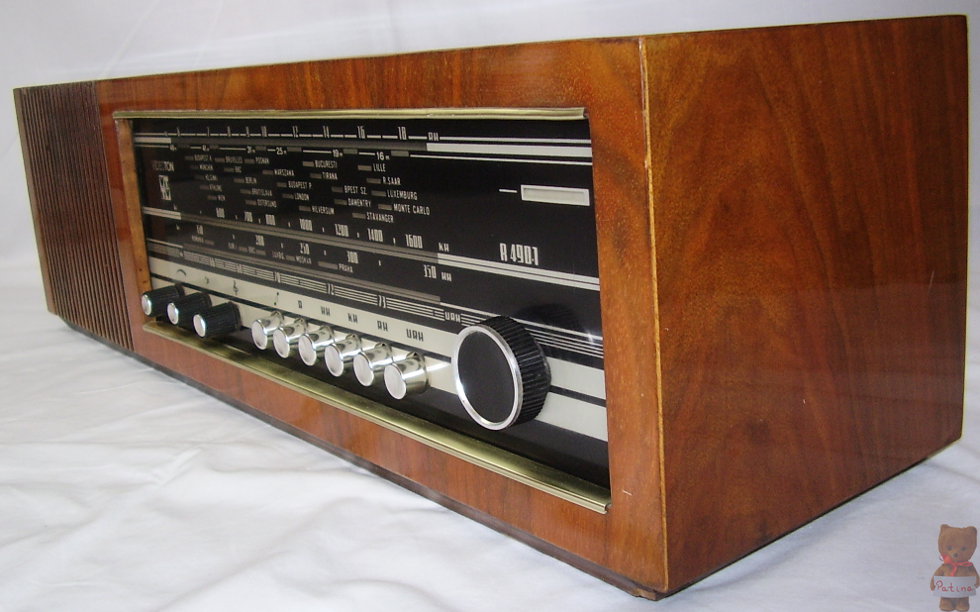

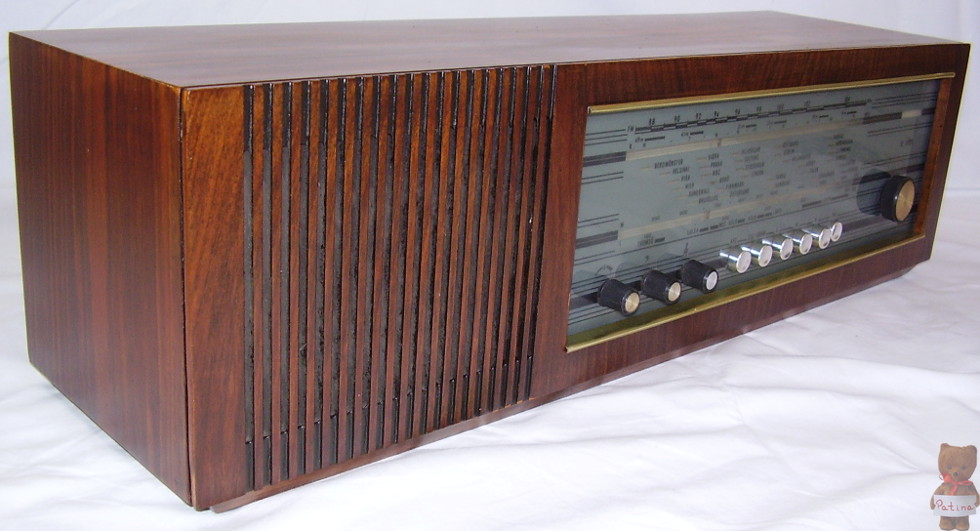

CCIR URH résszel, skandináv exportra:

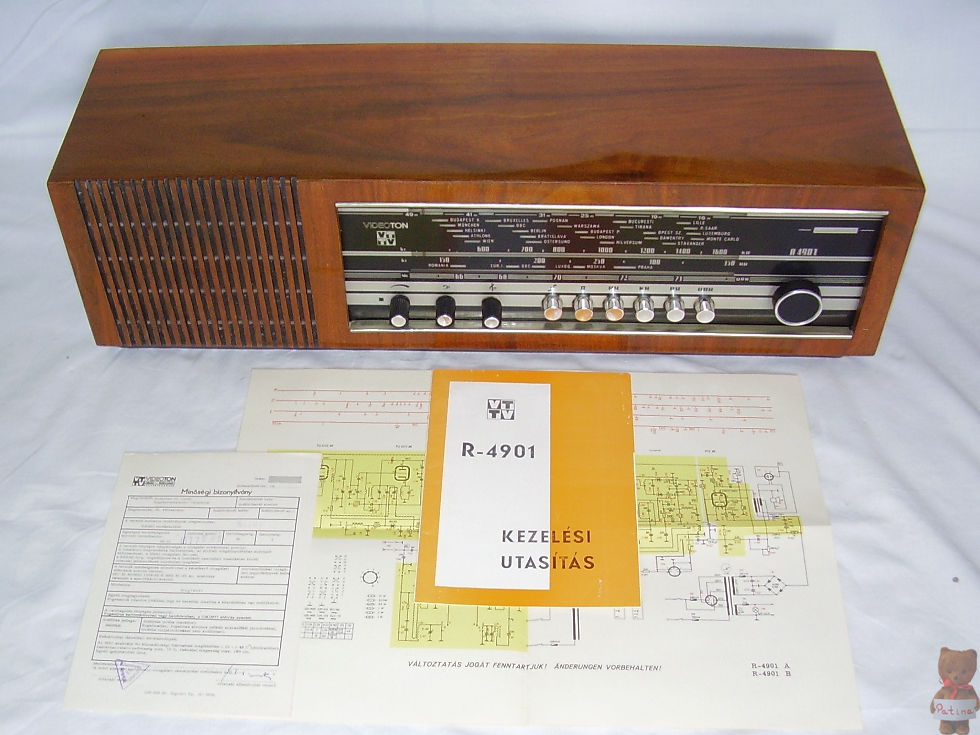

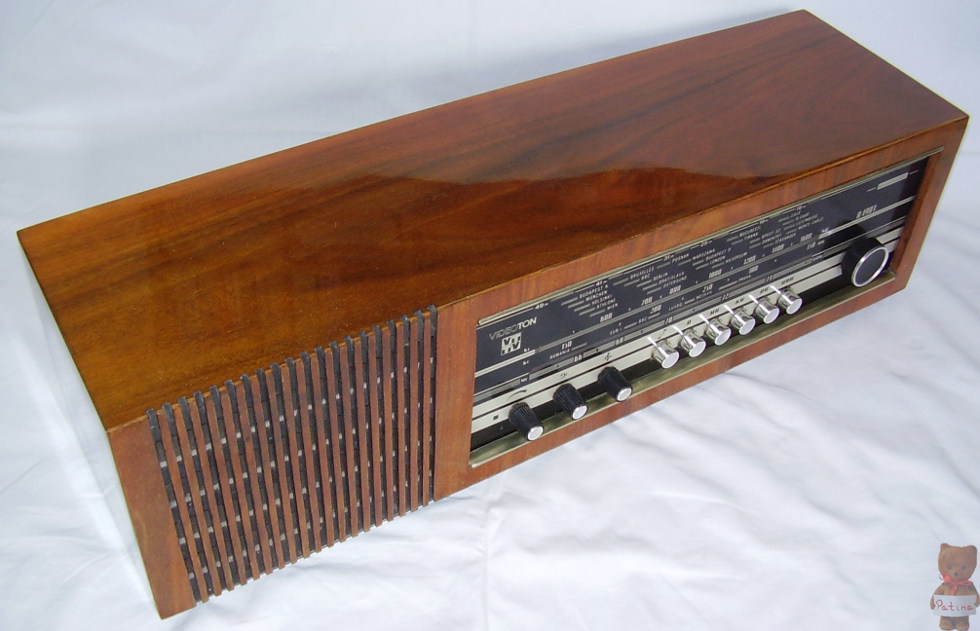

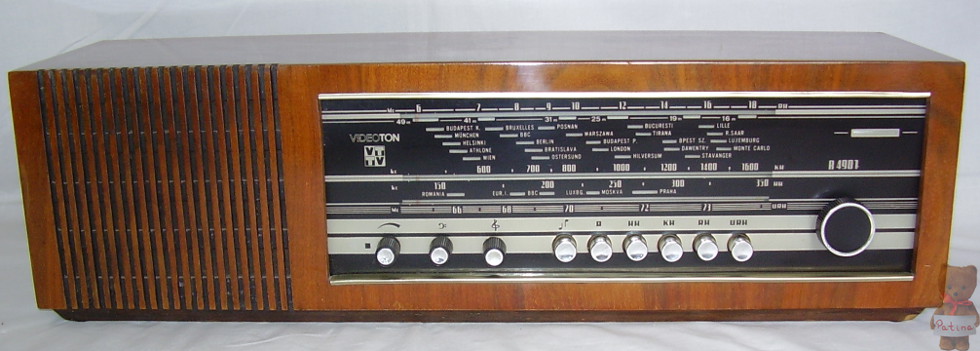

A hazai változat:

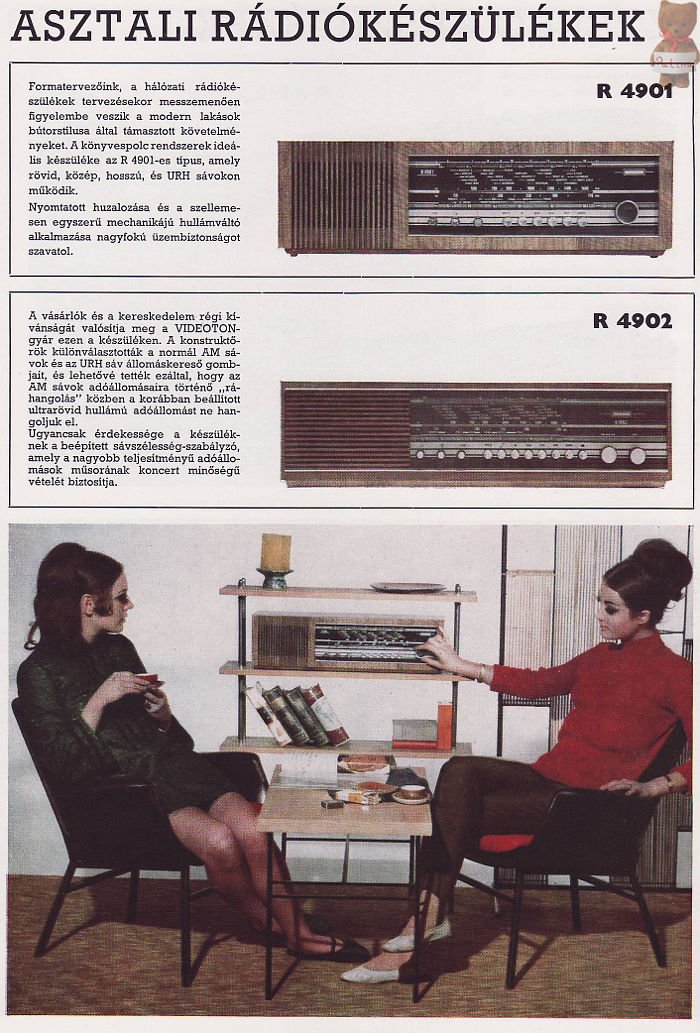

R 4901 a Videoton 1968-as és 1969-es prospektusából:
