Videoton RC 4621 Lyra

Gyártó

Videoton Rádió és Televíziógyár

Származás

Magyarország

Év

1976

Jellemzők

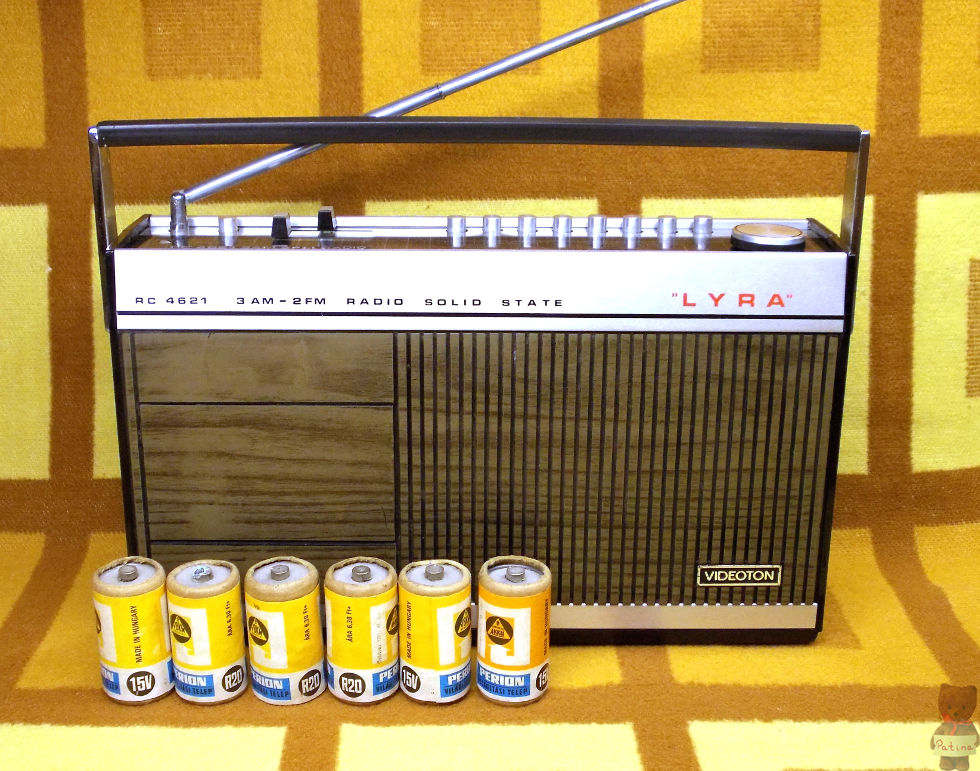

Mono táskarádió. K, R1, R2, URH (66-104 MHz) vételére alkalmas. 2 db integrált áramkört, 6 db tranzisztort, 6 db diódát és egy szelén egyenirányítót tartalmaz. Hangerő- és hangszínszabályzóval. A rádiózást AFC áramkör könnyíti meg. Magnó, lemezjátszó és külső hangfal csatlakoztatható hozzá. Telepes működésre is képes 6 db Góliát-elemmel.
Rádiófrekvenciás adatok: Érzékenység (26 dB jel-zaj viszonynál): KH: 650 μV; RH1: 150 μV; RH2: 40 μV; URH: 5 μV. Szelektivitás: KH: ≥ 40 dB; RH1: ≥ 28 dB; RH2: ≥ 22 dB; URH: ≥ 20 dB. Tükörszelektivitás: KH: 30-26 dB; RH1: 18-8 dB; RH2: 12-4 dB; URH: 20 dB. KF zavararány: KH: 23 dB; RH: 60 dB; URH: 40 dB. AM zavarelnyomás: 26 dB. Frekvenciaátvitel: AM sávon: 100-3500 Hz; FM sávon: 50-15.000 Hz. Demodulációs torzítás: AM sávon: ≤ 3 %; FM sávon: ≤ 1,2 %.
Hangfrekvenciás adatok: Frekvenciaátvitel: végerősítő (± 3 dB): 50-12.000 Hz.. Kimeneti teljesítmény: telepről: 1 W; hálózatról: 2,5 W. Teljesítményfelvétel: hálózatból: 15 W. Áramfelvétel: min.: 45 mA; max.: 450 mA.

Méret

345x200x92 mm, 3,2 kg telepek nélkül.

Egyéb

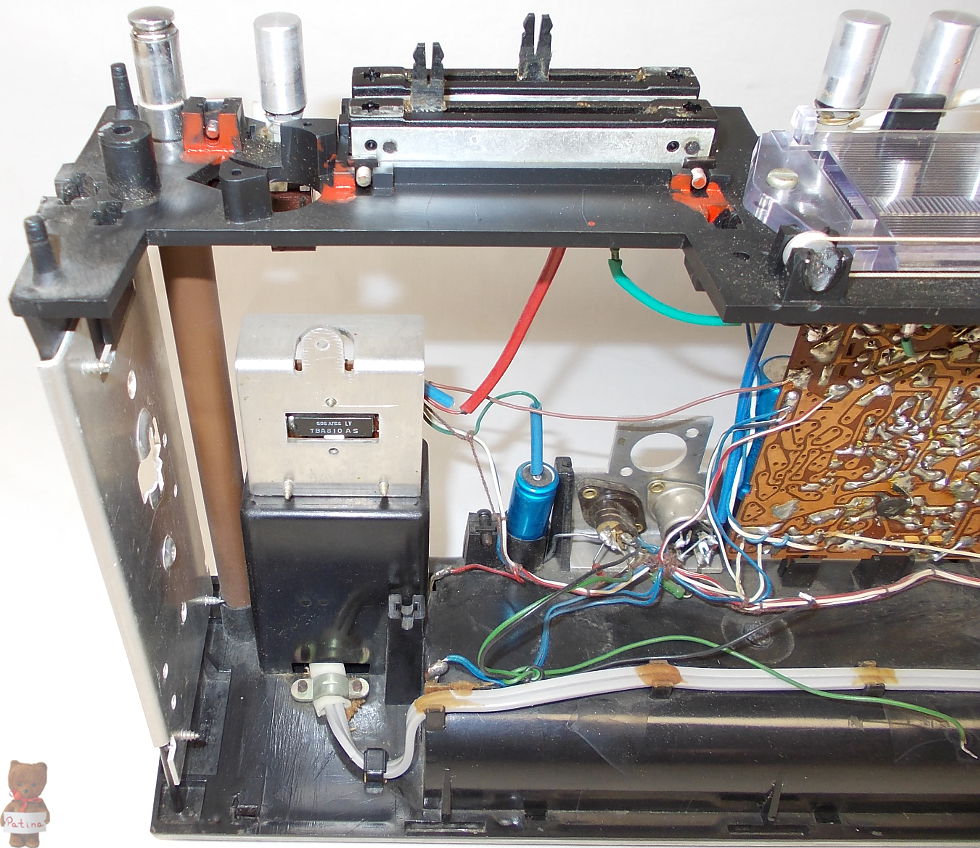

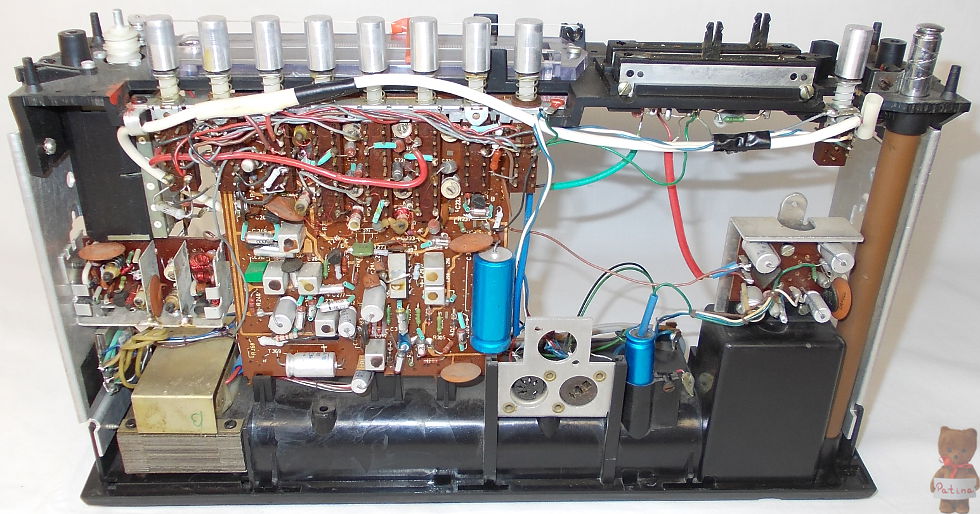

A Lyra az RM 4620-76 Star típus magnetofon nélküli verziója. Tápegysége a magnetofon motorjának és törlőoszcillátorának hiánya miatt egyszerűbb felépítésű, nem tartalmaz áteresztő tranzisztort és stabilizátor diódát. A mikrofonbemenet és a RIF áramkör szintén hiányzik, ezért a nyomógomboknál ezek a funkciók elmaradnak. A rádiófrekvenciás panel, URH modul és a hangfrekvenciás erősítő viszont megegyezik vele. Korabeli ára: 2650 Ft.

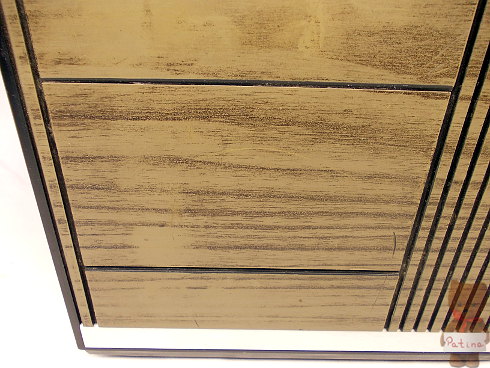

Aki a Lyra mellett döntött, az a BRG MK 25 magnó helyett a semmit választotta:

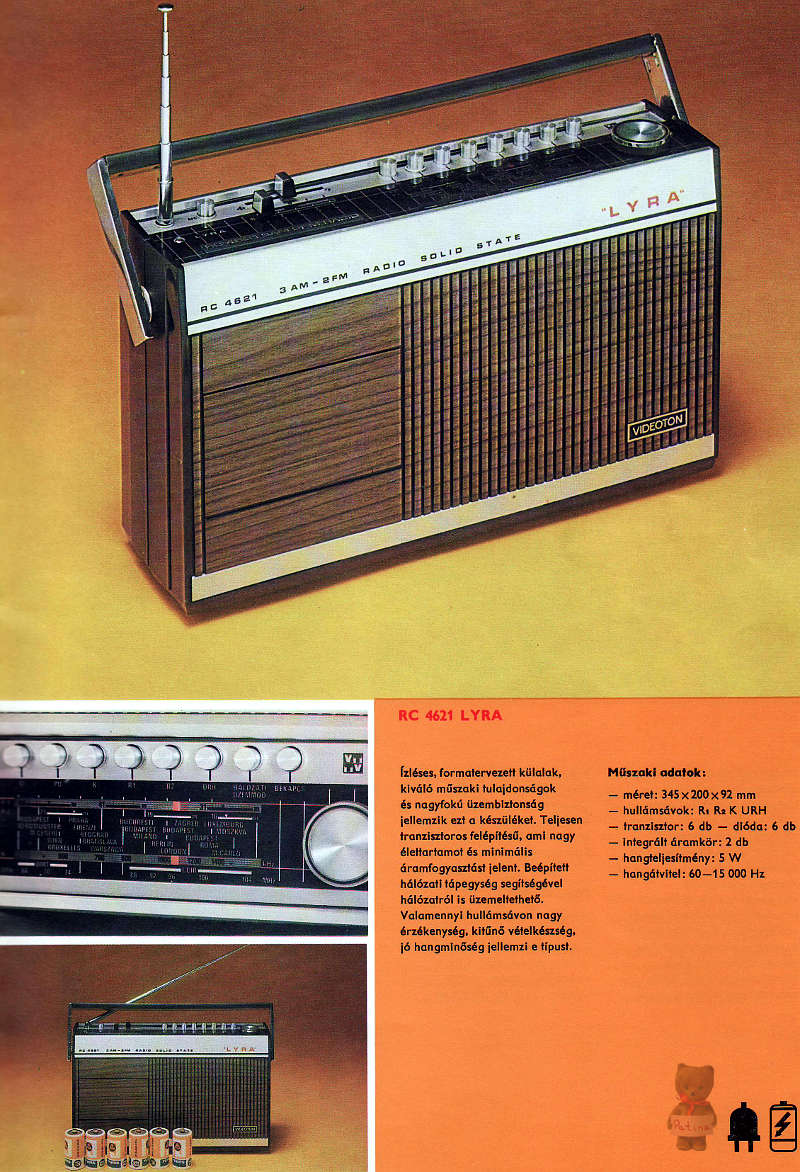

Lyra a Videoton 1975-76-os...

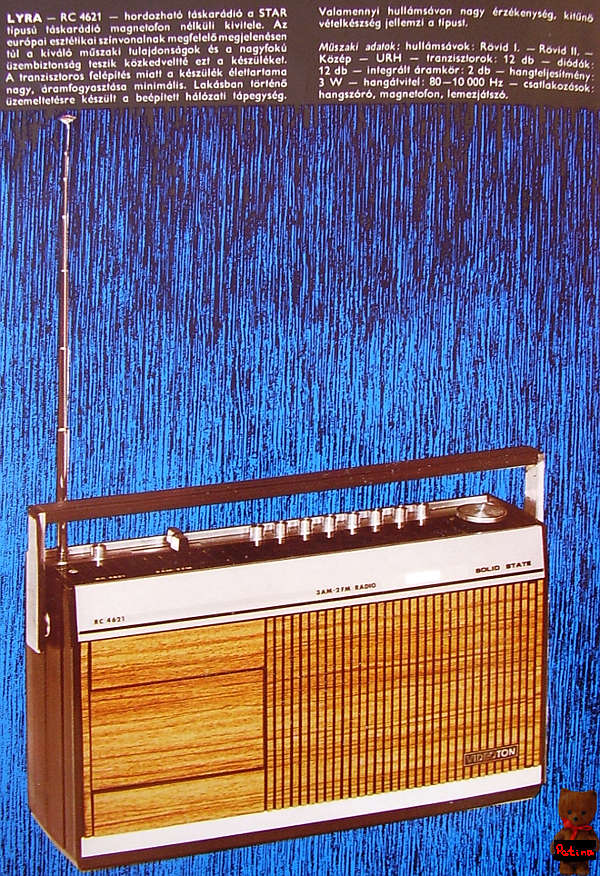

...és 1977-es katalógusából:

Saját reprodukció:
